HR 8426

type ST · family 1YP · 22 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

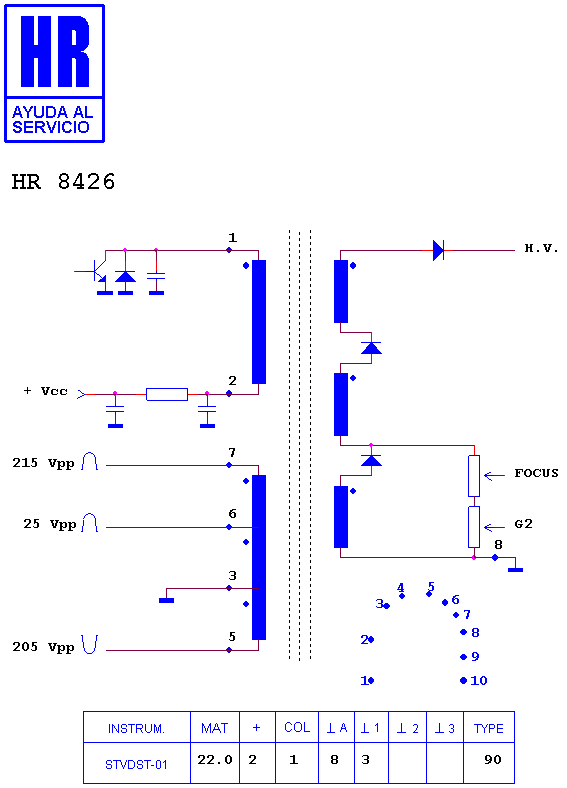

Schematic diagram for HR 8426
schematic

Manufacturer equivalents (2)

TLF 15564 F · TVC/129

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7714 · HR 8378 · HR 8264 · HR 80292 · HR 8058 · HR 80220 · HR 7935 · HR 7941 · HR 8661 · HR 7914 · HR 6686 · HR 7230

Fitted to (5)

PANASONIC - MATSUSHITA TC 20 BS 5 · PANASONIC - MATSUSHITA TC 20 C 4 · PANASONIC - MATSUSHITA TC 20 C 5 · PANASONIC - MATSUSHITA TC 20 D 4 · PANASONIC - MATSUSHITA TC 20 D 5
