HR 8264

type ST · family 1YP · 17.2 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

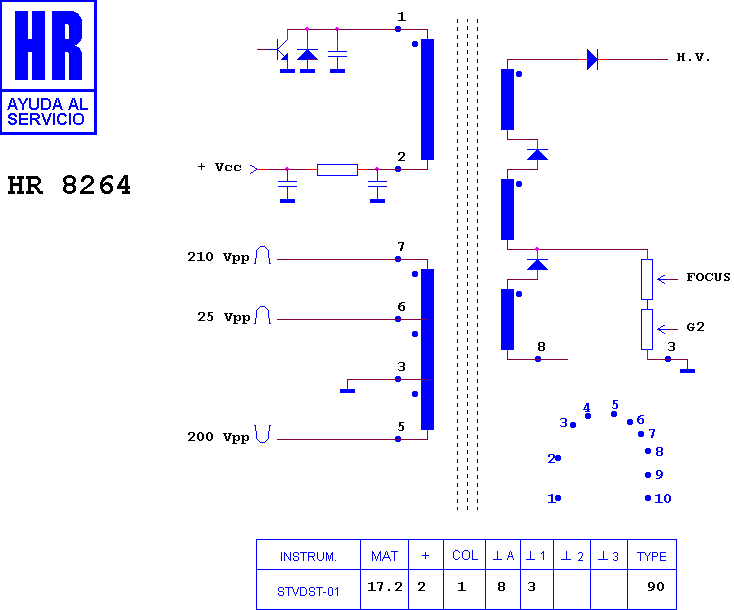

Schematic diagram for HR 8264
schematic

Manufacturer equivalents (1)

TLF 15626 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8426 · HR 7714 · HR 80292 · HR 8378 · HR 8058 · HR 7935 · HR 80220 · HR 7351 · HR 7557 · HR 7229 · HR 7941 · HR 8661

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

NATIONAL TC 14 C 4 · NATIONAL TC 14 C 5 · PANASONIC - MATSUSHITA TC 14 C 4 · PANASONIC - MATSUSHITA TC 14 C 5

Search this part in the full database
