HR 7038

type ST · family 1AP2 · 20.3 kV maximum anode voltage · 90° deflection · 4 windings · 324 g

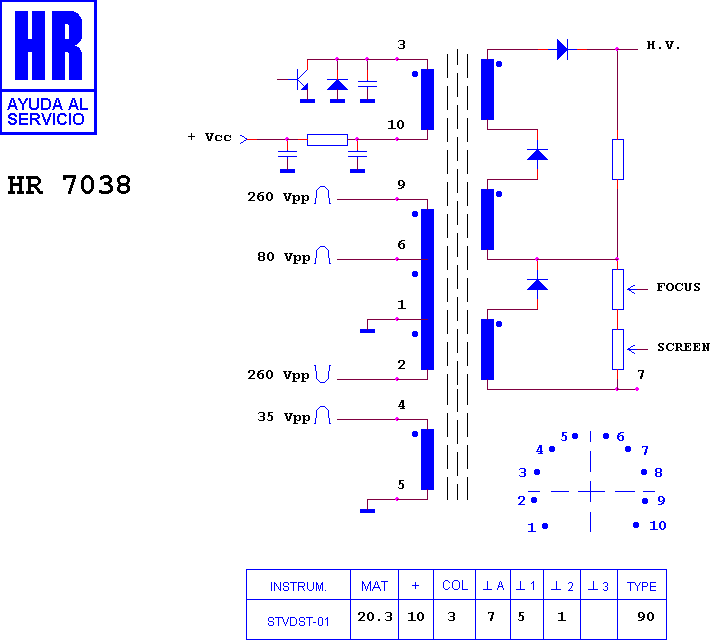

Schematic diagram for HR 7038
schematic

Manufacturer equivalents (6)

094-01014/0.5 · 32023.00 · 32323.00 · 32323.01 · 32323.02 · 94-01014/0.5

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8021 · HR 7241 · HR 7097 · HR 7185 · HR 8041 · HR 6394 · HR 7529 · HR 8378 · HR 7594 · HR 8122 · HR 7096 · HR 6512

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

FISHER 32323 · FISHER 32323 00 · FISHER FTS 854 · FISHER FTS 863 · SANYO CEP 1795 · SANYO CEP 2190 · SANYO CEP 2190 21" MD · SANYO CHASIS E 7 90§
