HR 7982

type ST · family 1VP · 36.6 kV maximum anode voltage · 110° deflection · 4 windings · 408 g

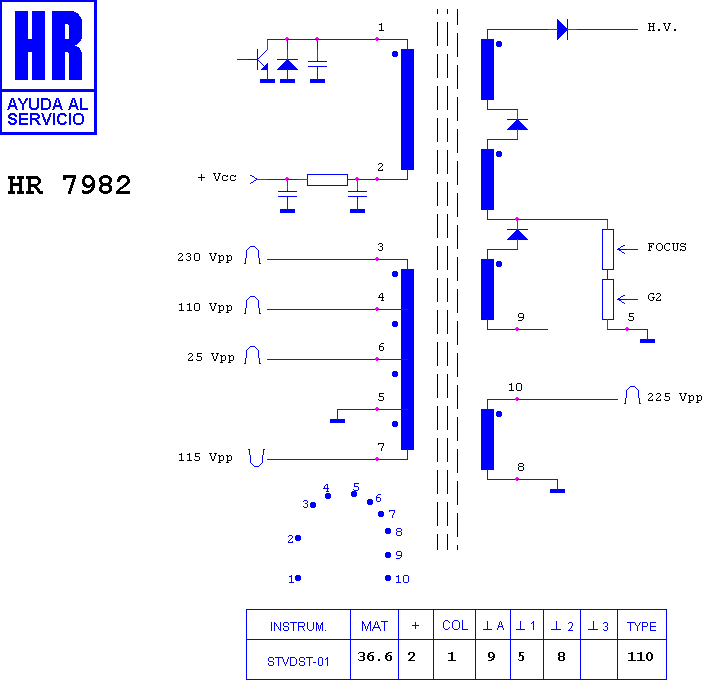

Schematic diagram for HR 7982
schematic

Manufacturer equivalents (7)

BSC25-1079 · BSC26-04609 · FCR 29 A 006 · FCR 29 A 006 A · FCR29A006R · FCR29A015 · FCR29A015A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7955 · HR 80142 · HR 8506 · HR 80059 · HR 80042 · HR 8714 · HR 8473 · HR 7987 · HR 80063 · HR 8893 · HR 7700 · HR 8519

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

GENESIS RC 4029 · LEXUS RC 2501 PST · SAMSUNG RC 4029 · SAMSUNG RC 4029 PS

Search this part in the full database
