HR 7955

type ST · family 1YP · 37.5 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

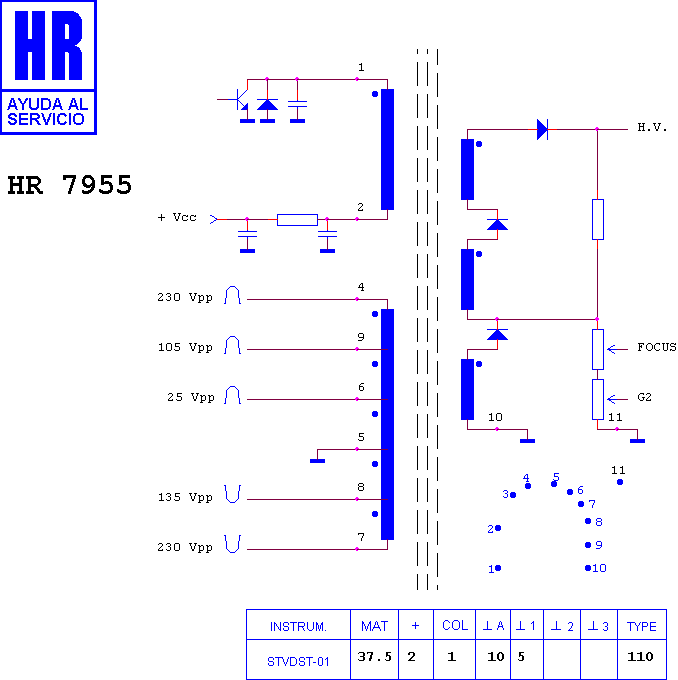

Schematic diagram for HR 7955
schematic

Manufacturer equivalents (3)

AA 26-30001 K · FCR 25 A 006 · FCR 25 A 006 R

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80142 · HR 8506 · HR 8473 · HR 80059 · HR 7987 · HR 80042 · HR 7949 · HR 8893 · HR 7982 · HR 8714 · HR 7700 · HR 8519

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

JC CDX 2512 · JC CDX 2514 · JC K 25 MC · SAMSUNG 2525 VT · SAMSUNG CDX 2512 · SAMSUNG CDX 2514
