HR 8519

28.8 kV maximum anode voltage · 110° deflection · 4 windings · 400 g

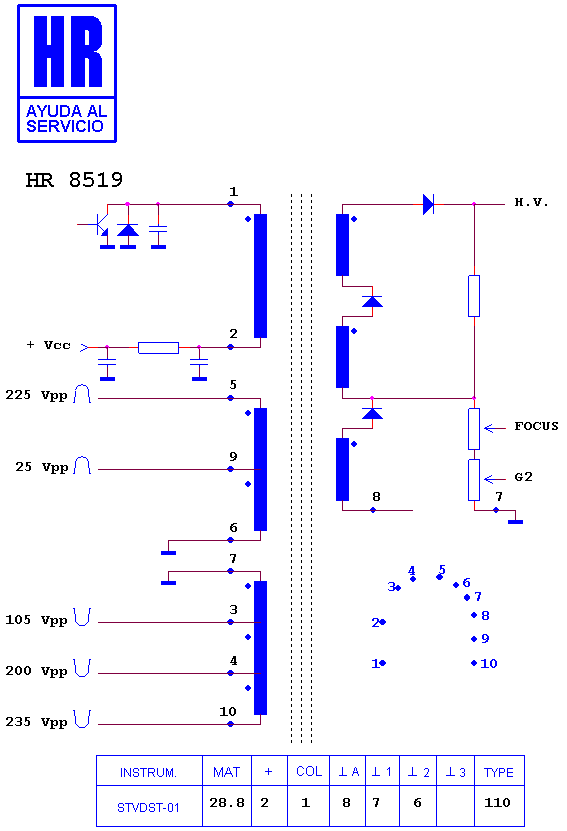

Schematic diagram for HR 8519
schematic (archived)

Manufacturer equivalents (18)

003313134 · 107165.90 · 1352.0049 · 1352.5049 · 1352.5049A · 1352.5049C · 200900001 · 40348-14 · 40348A-14 · 40348A-14 C · 604200900001 · 604300090004 · 60430009004 · 60430009004/1 · FAT30797 · HR 8519 · RO693 · TR693

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8714 · HR 80068 · HR 7955 · HR 8473 · HR 8960 · HR 80142 · HR 80024 · HR 7982 · HR 8893 · HR 80059 · HR 7699 · HR 8506

Fitted to (17)

ANS 28 T 2 S · ANS CHASIS PT 90 A 110 · MITSAI AURA 28 · MITSAI AURA 28 TXT ST · MITSAI TV 70 CM · NIKKEI CHASIS PT 90 A · NIKKEI N 528 · SAIVOD 20 C 3 S · SAIVOD 28 C 3 S · SANITRON CEP MCS 28 T · SANITRON CHASIS PT 90 A 110 · SANYO CEP MCS 28 T · SANYO CHASIS PT 90 A 110 · SOGO SS 2801 TXT SN · SONITRON CEP MCS 28 T · SONITRON CHASIS PT 90 A 110 · TELRA CHASIS PT 90 A 110
