HR 7820

type ST · family 1VP · 28 kV maximum anode voltage · 90° deflection · 4 windings · 374 g

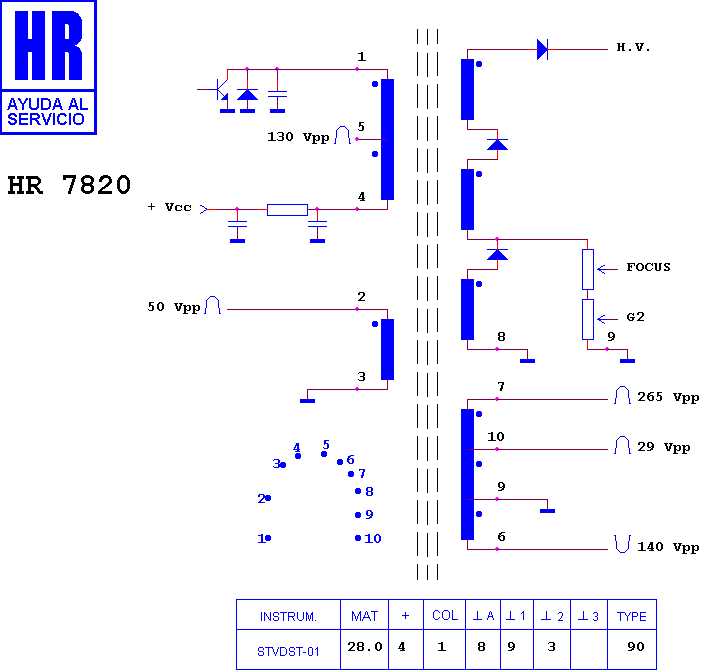

Schematic diagram for HR 7820
schematic

Manufacturer equivalents (11)

140 10526 · 31100 · 31101 · 31102 · 31103 · 31104 · 31105 · 3122 268 31100 · 3122 268 31101 · 3122 268 31102 · 4822 140 10526

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8098 · HR 8268 · HR 7858 · HR 7789 · HR 7801 · HR 7550 · HR 8564 · HR 7183 · HR 7567 · HR 8349 · HR 8498 · HR 7584

Fitted to (35)

ARI 52 TA 4311/03 · ARI 52 TA 4311/08 · ARI 52 TA 4311/18 · ARI 52 TB 4291/19 · PHILIPS 21 PT 440 B · PHILIPS 21 PT 440 B/00 · PHILIPS 21 PT 440 B/03 · PHILIPS 21 PT 440 B/06 · PHILIPS 21 PT 440 B/58 · PHILIPS 21 PT 440 B/58B · PHILIPS 21 PT 440 B/58P · PHILIPS 21 PT 441 B · PHILIPS 21 PT 441 B/02 · PHILIPS 21 PT 442 B · PHILIPS 21 PT 442 B/01 · PHILIPS 21 PT 442 B/05 · PHILIPS 21 PT 442 B/07 · PHILIPS 21 PT 442 B/13 · PHILIPS 21 PT 442 B/16 · PHILIPS 21 PT 442 B/19 · PHILIPS 52 TA 4311/03 · PHILIPS 52 TA 4311/08 · PHILIPS 52 TA 4311/11 · PHILIPS 52 TA 4311/18 · PHILIPS 52 TB 4291/19 · PHILIPS CHASIS MD 1.1 E · PHILIPS CHASIS MD 1.1 E AA · PHONOLA 52 TA 4311 · PHONOLA 52 TA 4311/03 · PHONOLA 52 TA 4311/08 · PHONOLA 52 TA 4311/11 · PHONOLA 52 TA 4311/16 · PHONOLA 52 TA 4311/18 · PHONOLA 52 TB 4291 · PHONOLA 52 TB 4291/19
