HR 7801

type ST · family 1YP · 33.3 kV maximum anode voltage · 90° deflection · 3 windings · 376 g

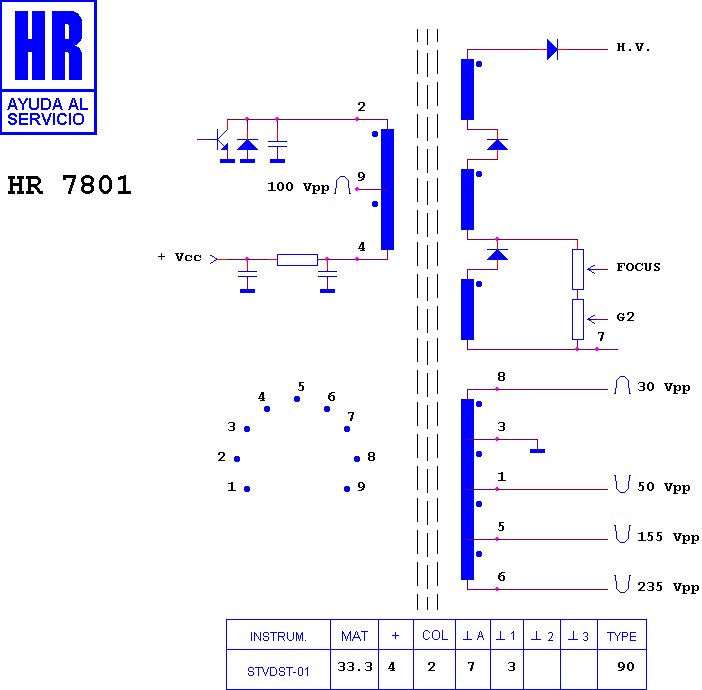

Schematic diagram for HR 7801
schematic

Manufacturer equivalents (2)

TLF 14595 B · TLF 14595 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8782 · HR 6555 · HR 8085 · HR 8074 · HR 7461 · HR 7403 · HR 7670 · HR 6407 · HR 6408 · HR 8564 · HR 7511 · HR 7721

Fitted to (7)

NATIONAL CN 675 · NATIONAL CN 675 C · NATIONAL CN 675 R · NATIONAL TC 2698 · PANASONIC - MATSUSHITA CN 675 N · PANASONIC - MATSUSHITA CN 675 T · PANASONIC - MATSUSHITA TC 2698
