HR 7338

type ST · family 1AP1 · 18.3 kV maximum anode voltage · 90° deflection · 4 windings · 330 g

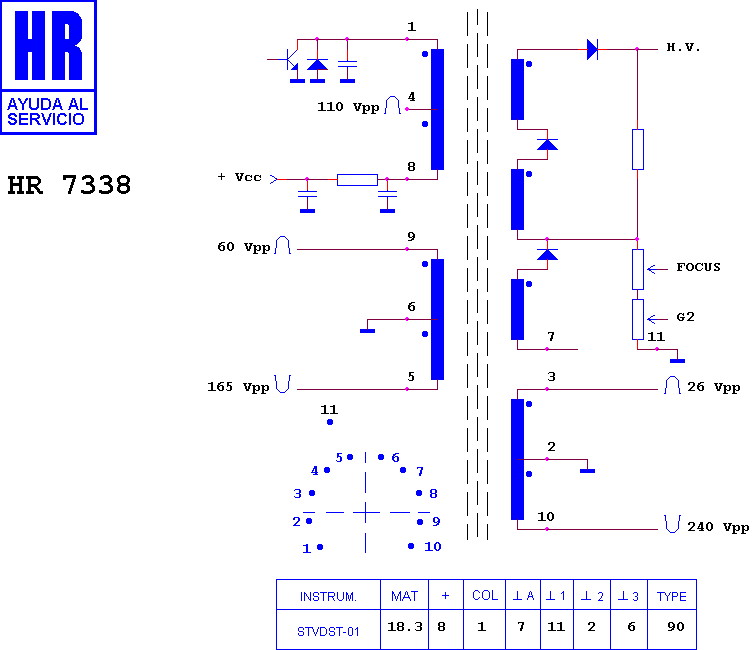

Schematic diagram for HR 7338
schematic

Manufacturer equivalents (11)

105163.20 · 106591.70 · 1192.0847 · 1192.0847A · 1352.3011 · 1352.3011A · 40330-39 · 40330-60 · DS 31 · FAT30992 · HR 7338

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6407 · HR 6408 · HR 8922 · HR 7584 · HR 7596 · HR 7598 · HR 7518 · HR 80293 · HR 7135 · HR 7919 · HR 6555 · HR 8263

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

MIVAR 25 C 3 · MIVAR 25 M 3 · MIVAR 25 M 4 · MIVAR 25 S 3 · MIVAR 25 S 3 STEREO · MIVAR 28 M 3 · MIVAR 28 M 4 · MIVAR 28 S 3 · MIVAR 2853
