HR 8098

type ST · family 1XP1 · 19.7 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

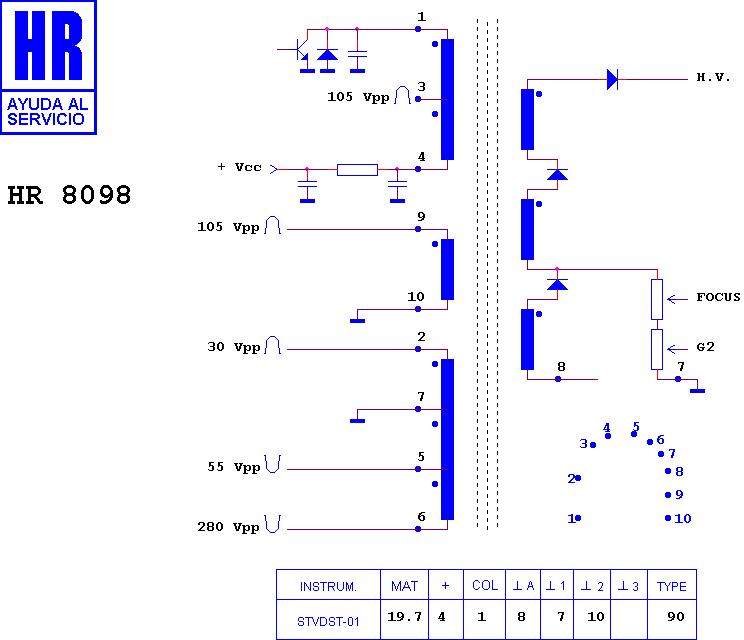

Schematic diagram for HR 8098
schematic

Manufacturer equivalents (8)

FAT30275 · KN30275 · KT 11.001 · TLF 14731 F2 · TLF 14731 F2A · TLF 14731 F3 · TLF 14731 F3A · TVC/128

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7820 · HR 8268 · HR 7148 · HR 7858 · HR 7291 · HR 7789 · HR 7788 · HR 7877 · HR 7511 · HR 7149 · HR 7609 · HR 6404

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (17)

PANASONIC - MATSUSHITA 14 C 2 · PANASONIC - MATSUSHITA 14 D 2 · PANASONIC - MATSUSHITA 14 R 1 M · PANASONIC - MATSUSHITA TC 13 C 1 U · PANASONIC - MATSUSHITA TC 14 C 1 · PANASONIC - MATSUSHITA TC 14 C 1 U · PANASONIC - MATSUSHITA TC 14 C 1 V · PANASONIC - MATSUSHITA TC 14 C 2 · PANASONIC - MATSUSHITA TC 14 D 1 · PANASONIC - MATSUSHITA TC 14 D 1 U · PANASONIC - MATSUSHITA TC 14 D 2 · PANASONIC - MATSUSHITA TC 14 R 1 M · PANASONIC - MATSUSHITA TC 1402 · PANASONIC - MATSUSHITA TC 16 C 1 · PANASONIC - MATSUSHITA TC 16 D 1 · PANASONIC - MATSUSHITA TC 16 D 1 U · PANASONIC - MATSUSHITA TC 20 CZ
