HR 6016

type ST · family 1BP1 · 18.9 kV maximum anode voltage · 90° deflection · 3 windings · 392 g

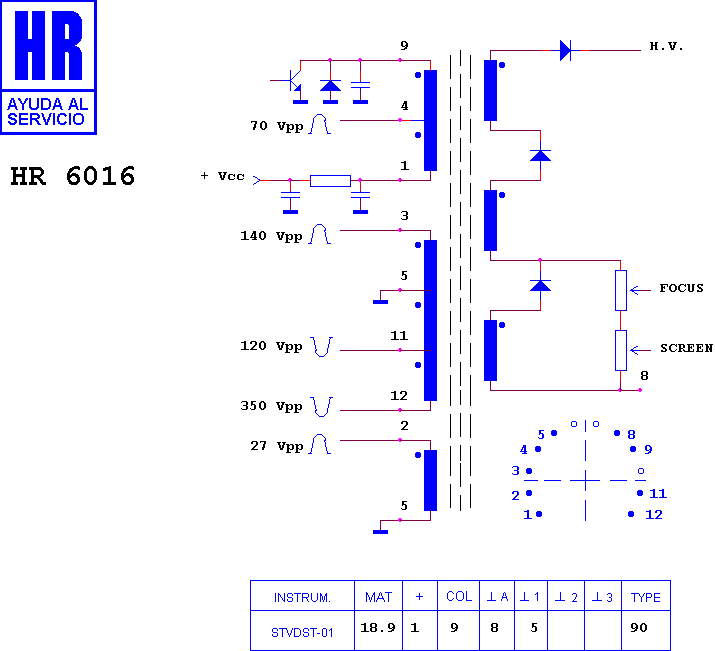

Schematic diagram for HR 6016
schematic

Manufacturer equivalents (6)

17.849 · 37342.00 · 37342.01 · 37342.02 · HR 6016 · HR 6016-2

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7646 · HR 8161 · HR 7609 · HR 7649 · HR 7480 · HR 7607 · HR 7611 · HR 7451 · HR 7968 · HR 7452 · HR 7661 · HR 7922

Fitted to (12)

ELBE CHASIS NEC 90§ · ELBE SERIE 70-20 · ELBE SERIE 72-20 · ELBE TVC 1402 · ELBE TVC 1403 · ELBE TVC 1403 MD · ELBE TVC 1430 · ELBE TVC 1430 MD · ELBE TVC 1607 · ELBE TVC 1607 MD · ELBE TVC 2070 · ELBE TVC 2072 MD
