HR 7479

type ST · family 1XP1 · 20.7 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

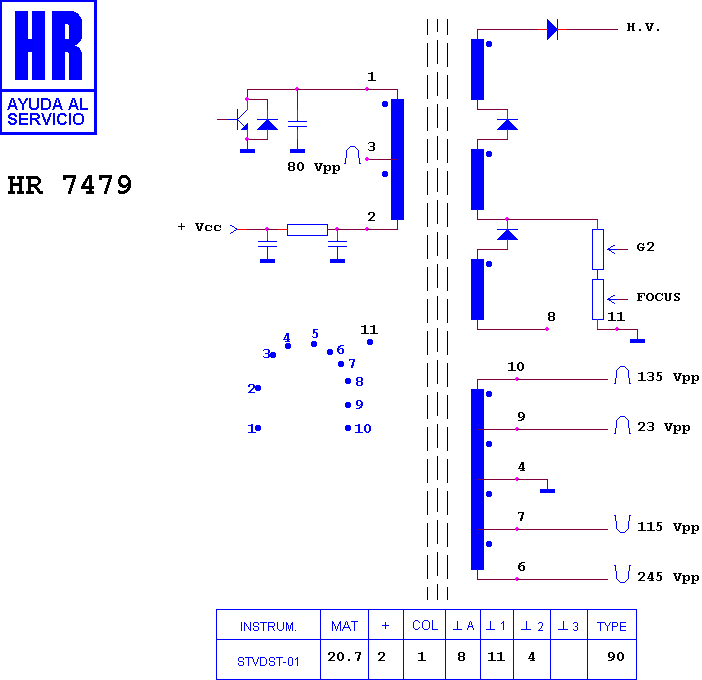

Schematic diagram for HR 7479
schematic

Manufacturer equivalents (10)

23236003 · 23236256 · 311532038030 · BSC 0514 · TFB 4038 AD · TFB 4038 BD · TFB 4039 AD · TFB 4039 BD · TFB4039AH · TR 7332

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7779 · HR 7634 · HR 7435 · HR 8843 · HR 8307 · HR 7600 · HR 8330 · HR 8272 · HR 7967 · HR 7601 · HR 8254 · HR 8137

Fitted to (38)

GRANADA 22 C 031 · GRANADA 22 C 032 · GRANADA 51 C 032 · GRANADA 51 C 033 · TOSHIBA 199 R 4 B · TOSHIBA 199 R 4 W · TOSHIBA 211 E · TOSHIBA 211 E 4 BA · TOSHIBA 211 T 4 BA · TOSHIBA 212 R 4 B · TOSHIBA 212 R 6 AE · TOSHIBA 212 T 4 B · TOSHIBA 213 D 4 B · TOSHIBA 213 D 4 BK · TOSHIBA 213 E 4 BK · TOSHIBA 213 R 4 B · TOSHIBA 213 R 4 BK · TOSHIBA 213 T · TOSHIBA 213 T 4 B · TOSHIBA 213 T 4 BK · TOSHIBA 214 E 7 B · TOSHIBA 214 R 7 B · TOSHIBA 214 T · TOSHIBA 214 T 7 B · TOSHIBA 216 R 6 AE · TOSHIBA 218 Q 8 M · TOSHIBA 218 R 8 E · TOSHIBA 222 E 5 B · TOSHIBA 222 R 5 B · TOSHIBA 222 T 5 B · TOSHIBA C 198 R 8 C · TOSHIBA C 218 D 6 C · TOSHIBA C 218 R 8 C · TOSHIBA C 219 R 9 C · TOSHIBA C 51 FX 1 · TOSHIBA C 51 FX 2 · TOSHIBA C 51 FX 4 · TOSHIBA CHASIS PW 6550
