HR 7435

type ST · family 1XP1 · 25.9 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

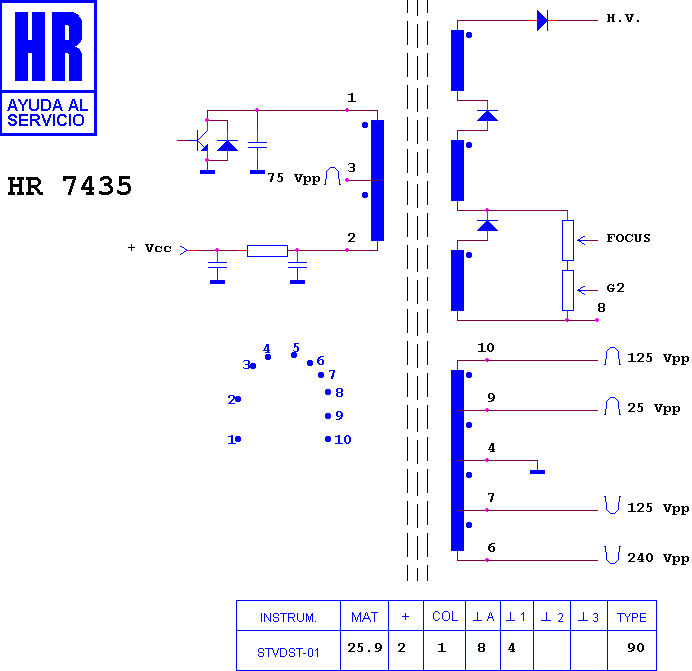

Schematic diagram for HR 7435
schematic

Manufacturer equivalents (5)

31020153 · CF 06281 · FAT30055 · KFS 60391 · ME/6274-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80131 · HR 8330 · HR 8774 · HR 8222 · HR 7600 · HR 7779 · HR 8843 · HR 7479 · HR 8272 · HR 7634 · HR 8254 · HR 7601

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

CONDOR 2155 · FUER KT 8268 Z · G.B.C. TCT 2182 FB · TEC 5586 ST
