HR 7634

type ST · family 1XP1 · 21 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

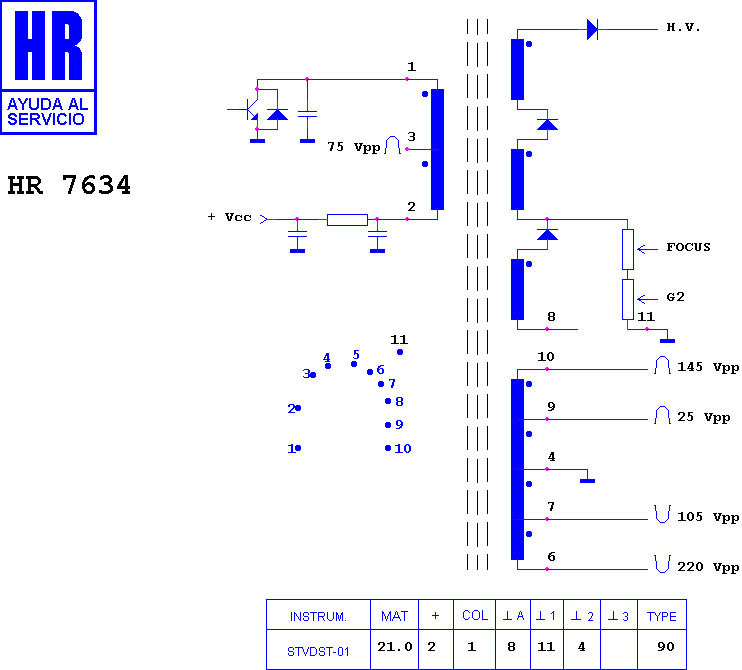

Schematic diagram for HR 7634
schematic

Manufacturer equivalents (22)

103348.60 · 1142.5035 · 1142.5035 D · 23236465 · 23236501 · 23236521 · 3122 138 20120 · 3122 138 20121 · 3122 138 20122 · 3128 138 20120 · 3128 138 20121 · 3128 138 20122 · 40337-10 · AT 2079/24 · FAT 30321 · HR 7634 · KN 30321 · PET 22-C7 · TBF 4124 AP · TFB 4124 AE · TFB 4124 AP · TFB 4124 AR

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8843 · HR 7435 · HR 7601 · HR 8307 · HR 8269 · HR 7445 · HR 8272 · HR 8254 · HR 7600 · HR 7479 · HR 7438 · HR 7806

Fitted to (33)

TOSHIBA 1400 TB · TOSHIBA 1440 RB · TOSHIBA 1440 RBW · TOSHIBA 1440 RD · TOSHIBA 1440 RT · TOSHIBA 1440 TB · TOSHIBA 1440 TBT · TOSHIBA 1440 TBW · TOSHIBA 1440 TT · TOSHIBA 1445 TB · TOSHIBA 1450 RB · TOSHIBA 1450 RD · TOSHIBA 1450 RF · TOSHIBA 1450 TB · TOSHIBA 1450 TBT · TOSHIBA 1480 RB · TOSHIBA 1480 RBW · TOSHIBA 1480 RD · TOSHIBA 1480 TB · TOSHIBA 1480 TBW · TOSHIBA 1722 TB · TOSHIBA 1732 TD · TOSHIBA 1752 TB · TOSHIBA 1772 TB · TOSHIBA 4050 RD · TOSHIBA 4124 TSB · TOSHIBA C 41 PX 4 · TOSHIBA CHASIS C 4 E · TOSHIBA CHASIS C 4 E-R · TOSHIBA CHASIS C 4 R · TOSHIBA CHASIS C 80 · TOSHIBA TSB 4124 · TOSHIBA TVC 90§ 14"-20"
