HR 8269

type ST · family 1YP · 29.4 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

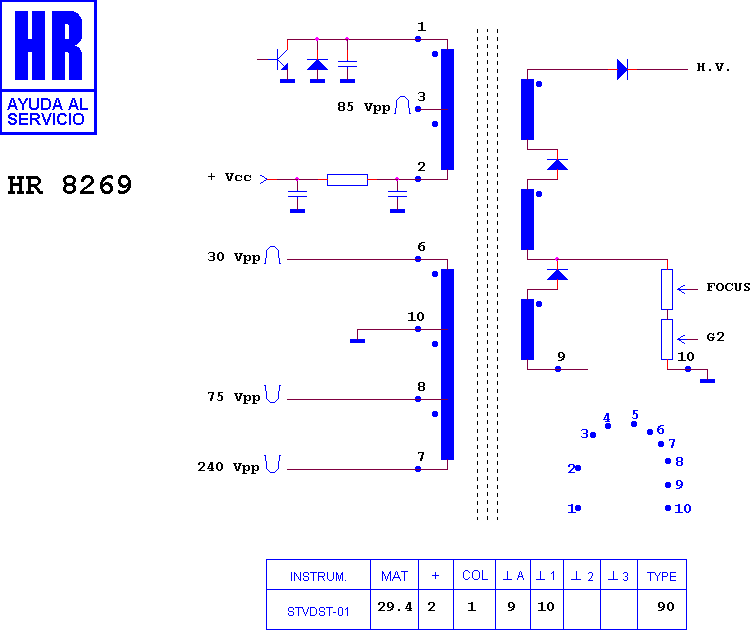

Schematic diagram for HR 8269
schematic

Manufacturer equivalents (16)

0402.080-00 · 571418001902 · 571418001902 D · BSC 25-0906 · CE 41101 A · CE 41101 A 0 A · CE 41101-00 A · CJ 27898 · CJ 27898-00 AJ 1 · CJ 28069 · CJ 28069-00 AJ 1 · CJ 28069-00 AT 1 · CJ 28069-00 BJ 1 · CJ28060-00AJ1 · CJ28069-00AS1 · TR 7300

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7634 · HR 8804 · HR 8272 · HR 6556 · HR 6554 · HR 8848 · HR 7520 · HR 7788 · HR 8667 · HR 7554 · HR 7782 · HR 7652

Fitted to (31)

GRADIENTE GT 2925 · GRADIENTE HRM 29 PS · GRADIENTE HRM 33 PS · JVC AV 21 TE · JVC AV 27 BH 5 · JVC AV 27 BH 6 · JVC AV 27 BP 4 · JVC AV 27 BP 5 · JVC AV 27 BX 4 · JVC AV 27 BX 5 · JVC AV 31 BH 6 · JVC AV 31 BM 5 · JVC AV 31 BP 5 · JVC AV 31 BX 4 · JVC AV 31 BX 5 · JVC C 10 EKY · JVC C 21 ZE · JVC C 21 ZEBN 2 · JVC C 210 · JVC C 210 EE · JVC C 210 EK · JVC C 210 EKX · JVC C 210 KM · JVC C 210 PF · JVC C 211 ED · JVC C 2186 SAH · JVC CS 218 M · JVC CS 2180 · JVC CS 2180 KM · JVC CS 2180 M · JVC G 210 ME
