HR 7806

type ST · family 1XP1 · 18.6 kV maximum anode voltage · 90° deflection · 3 windings · 260 g

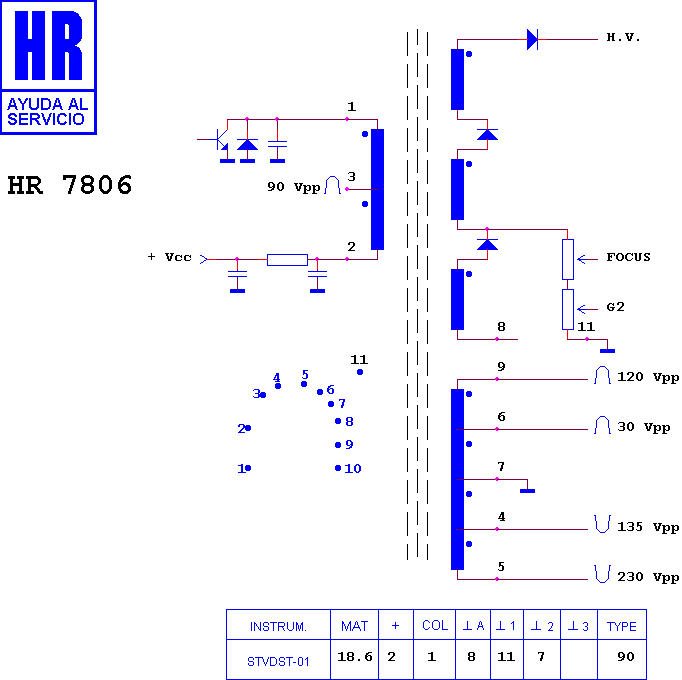

Schematic diagram for HR 7806
schematic

Manufacturer equivalents (4)

154 277 C · FAT30466 · HR 7806 · KN30466

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7438 · HR 7421 · HR 7729 · HR 80131 · HR 8254 · HR 8272 · HR 7777 · HR 7601 · HR 8466 · HR 7600 · HR 8843 · HR 7634

Fitted to (16)

ACC RC 402 MS · AWA 4850 · AWA 5150 · DANSAI 8920 · DANSAI 8920 B · DANSAI 8920 D · HCM ROYAL TV 5575 A · HCM TV 5575 A · KNEISSEL 8920 B · KNEISSEL KN 8920 B · ROWA GT 8820 · ROWA GT 8920 · ROWA GT 9320 · ROWA RC 4020 · SAMSUNG 5352 Z · SUPERTECH CTV 5504 VT
