HR 7381

type ST · family 1ACP · 30.8 kV maximum anode voltage · 110° deflection · 3 windings · 400 g

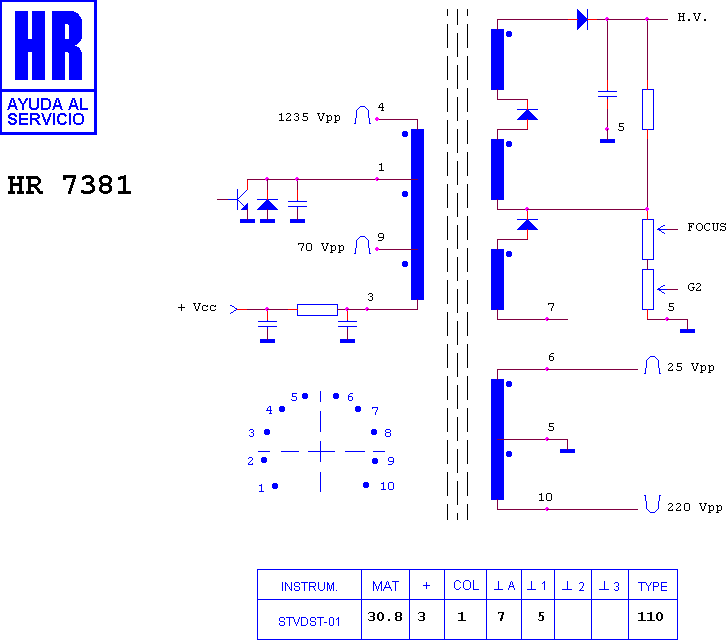

Schematic diagram for HR 7381
schematic

Manufacturer equivalents (10)

151460-05 · 21096002 · 23046021 · 28028800 · 4-003-002 · 4-003-005 · 4-006-002 · 4-007-002 · 4-007-005 · 49-3097-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7382 · HR 7091 · HR 8004 · HR 7123 · HR 8940 · HR 80041 · HR 8287 · HR 8923 · HR 6676 · HR 8604 · HR 6568 · HR 6169

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

FENICE F 332 · FENICE MONITOR · SAMBER'S / NUOVA SAMBER'S MONITOR · SAMBER'S / NUOVA SAMBER'S POLO
