HR 7235

43.5 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

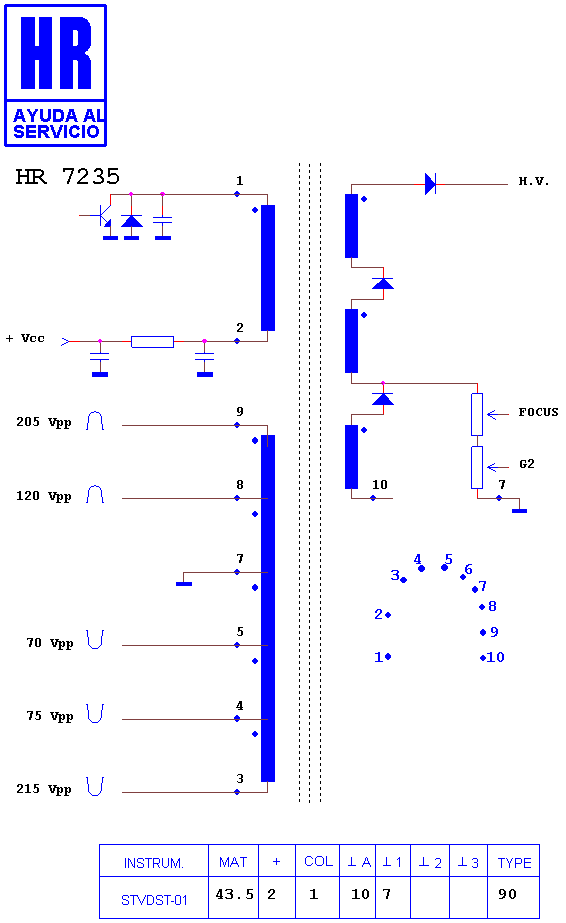

Schematic diagram for HR 7235
schematic (archived)

Manufacturer equivalents (11)

242253102598 · 242253102615 · 53102598 · 53102615 · 996500023751 · F02A.0005 · F02A.0006 · HR 7235 · JF0501-19255 · JF0501-19255B · JF0501-19255R

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6253 · HR 8898 · HR 7621 · HR 7725 · HR 6090 · HR 7617 · HR 8093 · HR 8301 · HR 8826 · HR 7088 · HR 7315 · HR 7280

Fitted to (15)

MAGNAVOX L 03.1 LA.A · PHILIPS 14 PT 3131 · PHILIPS 14 PT 3131/44 R · PHILIPS 14 PT 3131/77 R · PHILIPS 14 PT 3131/78 R · PHILIPS 14 PT 4131 · PHILIPS 14 PT 4131/77 · PHILIPS 14 PT 4131/77 R · PHILIPS 14 PT 4131/78 R · PHILIPS 20 PT 3331 · PHILIPS 20 PT 3331/77 P · PHILIPS 20 PT 3331/78 R · PHILIPS 20 PT 4331 · PHILIPS 20 PT 4331/77 R · PHILIPS 20 PT 4331/78 R
