HR 7725

type ST · family 1XP1 · 21.3 kV maximum anode voltage · 90° deflection · 3 windings · 262 g

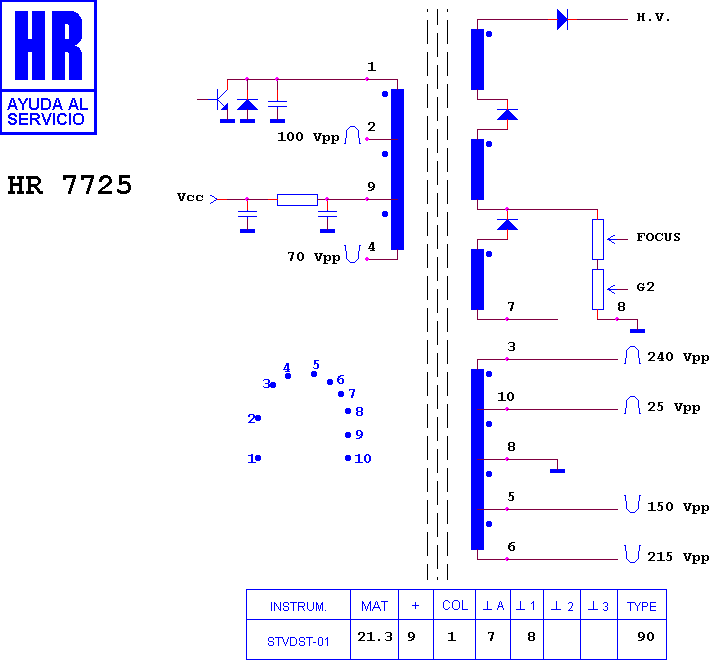

Schematic diagram for HR 7725
schematic

Manufacturer equivalents (5)

50 H 0000132 · 895-10019 · BSC 22-02703 · FSA 25002 · FSA 25002 S

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6253 · HR 7274 · HR 8568 · HR 6020 · HR 7235 · HR 6263 · HR 6021 · HR 7749 · HR 8113 · HR 7636 · HR 6558 · HR 6070

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

DAEWOO DTQ 1423 FN · ZENITH S 1322 S · ZENITH SMS 1324 S · ZENITH SMS 1324 X · ZENITH SMS 1325 S

Search this part in the full database
