HR 8568

type ST · family 1VP · 21.4 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

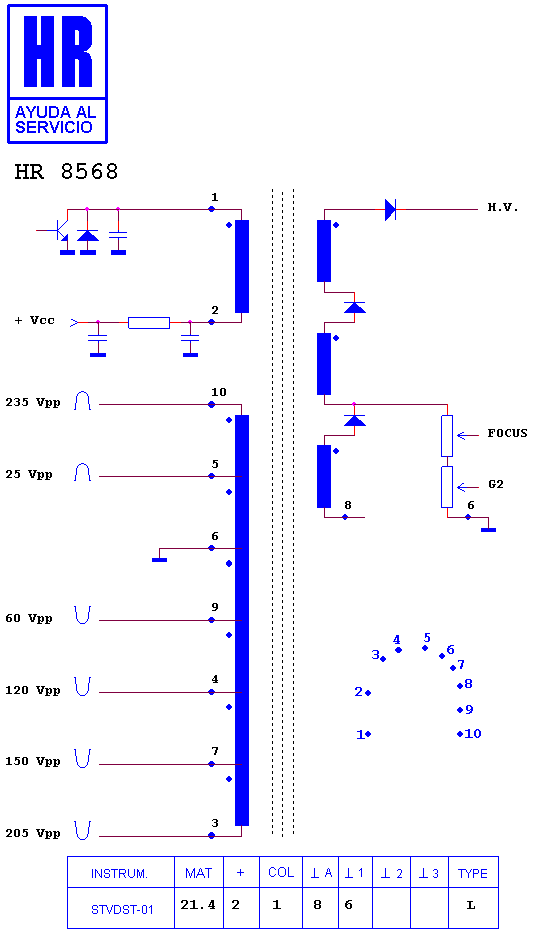

Schematic diagram for HR 8568
schematic

Manufacturer equivalents (2)

TLF 15646 F · TLF15646

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8898 · HR 8930 · HR 8420 · HR 8605 · HR 7890 · HR 7887 · HR 7654 · HR 7888 · HR 7636 · HR 6103 · HR 7199 · HR 6020

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

PANASONIC - MATSUSHITA 21 V 50 · PANASONIC - MATSUSHITA TC 21 V 50 · PANASONIC - MATSUSHITA TVC 21 V 50
