HR 6103

type ST · family 1BP1 · 21.8 kV maximum anode voltage · 90° deflection · 4 windings · 382 g

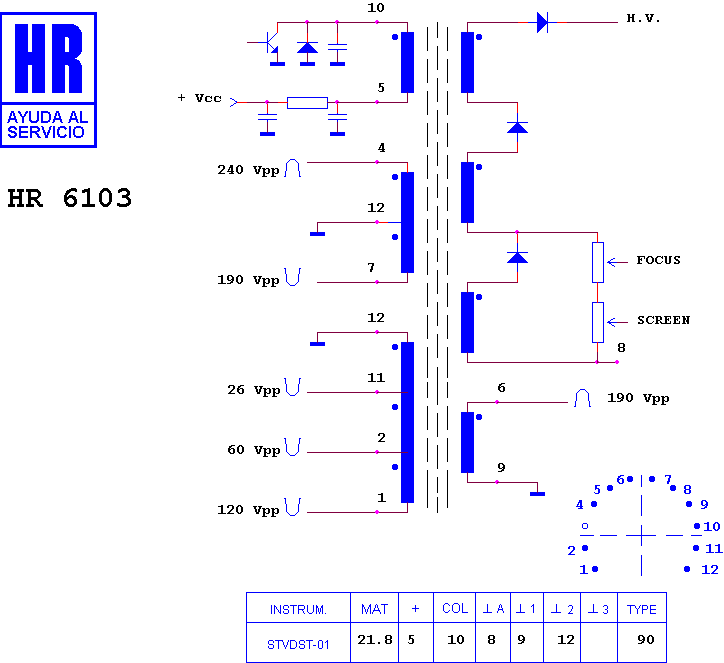

Schematic diagram for HR 6103
schematic

Manufacturer equivalents (8)

37330.00 · 37330.01 · 37336.00 · 37336.01 · 37336.02 · 84230212 · 84230215 · HR 6103

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6021 · HR 6137 · HR 6020 · HR 6255 · HR 7636 · HR 6263 · HR 6070 · HR 8895 · HR 7749 · HR 8113 · HR 7041 · HR 8112

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.
