HR 7654

type ST · family 1XP1 · 17.8 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

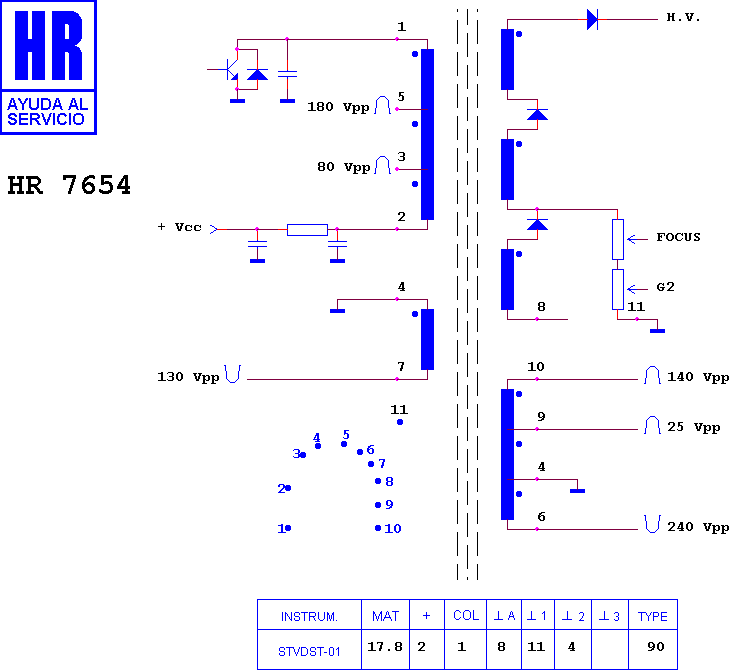

Schematic diagram for HR 7654
schematic

Manufacturer equivalents (7)

1142.5043 · 23236083 · BSC 0519 · BSC 25-03191 · TFB 4067 AD · TFB 4067 BD · TVC/47

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8895 · HR 7887 · HR 8274 · HR 8568 · HR 6253 · HR 7890 · HR 7888 · HR 7904 · HR 7763 · HR 7787 · HR 6021 · HR 7748

Fitted to (19)

SEMP TOSHIBA TS 149 · SEMP TOSHIBA TS 209 · TOSHIBA 207 E 7 AK · TOSHIBA C 187 D 5 C 2 · TOSHIBA C 187 D 5 C 3 · TOSHIBA C 187 D 5 CK · TOSHIBA C 187 D 7 C · TOSHIBA C 187 R 7 C · TOSHIBA C 207 D 5 C · TOSHIBA C 207 D 5 C 3 · TOSHIBA C 207 D 5 CK · TOSHIBA C 207 D 7 C · TOSHIBA C 207 E 5 C · TOSHIBA C 207 R 9 C · TOSHIBA TS 149 · TOSHIBA TS 149 CR · TOSHIBA TS 209 · TOSHIBA TS 209 CR · VIDEOCOM 3605 R
