HR 8093

type ST · family 1XP1 · 19.3 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

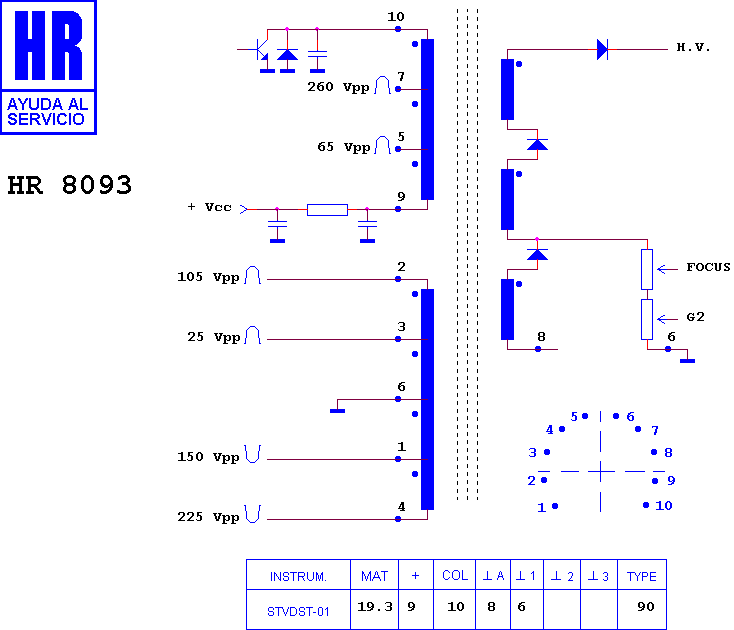

Schematic diagram for HR 8093
schematic

Manufacturer equivalents (7)

A 1201-0040 · AA 26-30002 F · AA 26-30003 E · FTK 20 A 007 · FTK 20 A 007 P · FTK 20 R 002 · TFK 20 A 007 P

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7617 · HR 7618 · HR 8826 · HR 6558 · HR 7725 · HR 6253 · HR 7812 · HR 7310 · HR 7316 · HR 7761 · HR 7773 · HR 7763

Fitted to (19)

SAMSUNG CHASIS PS 14 · SAMSUNG CHASIS PS 14 A · SAMSUNG CHASIS PS 14 B · SAMSUNG CHASIS PS 14 SB · SAMSUNG CT 2196 · SAMSUNG CT 5051 V · SAMSUNG MVR 4190 M · SAMSUNG TV + VCR · SAMSUNG TVP 5070 · SAMSUNG TVP 5070 B · SAMSUNG TVP 5070 IT · SAMSUNG TVP 5070 T · SAMSUNG TVP 5070 W · SAMSUNG TVP 5070 XT · SAMSUNG TVP 50701 T · SAMSUNG TVP 5370 · SAMSUNG TVP 5370 B · SAMSUNG TVP 5370 T · SAMSUNG TXB 2025
