HR 7812

type ST · family 1CAP · 23.1 kV maximum anode voltage · 90° deflection · 4 windings · 270 g

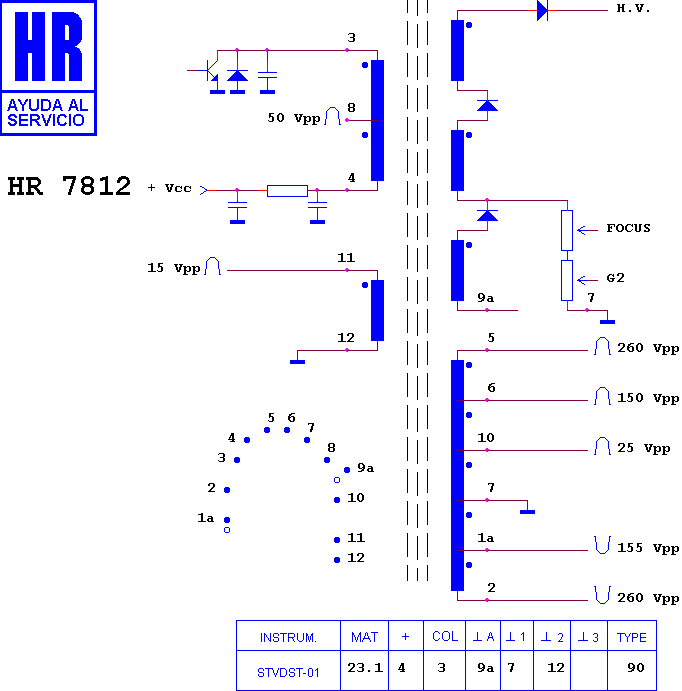

Schematic diagram for HR 7812
schematic

Manufacturer equivalents (13)

002 651 0367 · 26510367 · BSC 0613 · BSC25-0801S · F 1416 CE · F 1419 CE · F 1790 CE · F1621CE · FAT3859 · ME/6149-00 · MSH-1FCF01 · RTRNF1416CEZZ · RTRNF1419CEZZ

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7773 · HR 7752 · HR 7761 · HR 7763 · HR 7748 · HR 6070 · HR 8420 · HR 6255 · HR 7887 · HR 6474 · HR 7880 · HR 7310

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

HONG MEI C 5403 · SHARP C 1850 CK · SHARP C 2121 CK · SHARP C 2121 DK · SHARP C 5400 DK · SHARP C 5400 N · SHARP C 5405 CK · SHARP C 5405 DK · SHARP C 5405 G · SHARP C 5407 CK · SHARP C 5407 DK · SHARP DV 5405 · SHARP DV 5405 G
