HR 7162

type ST · family 1NP1 · 18.5 kV maximum anode voltage · 90° deflection · 4 windings · 278 g

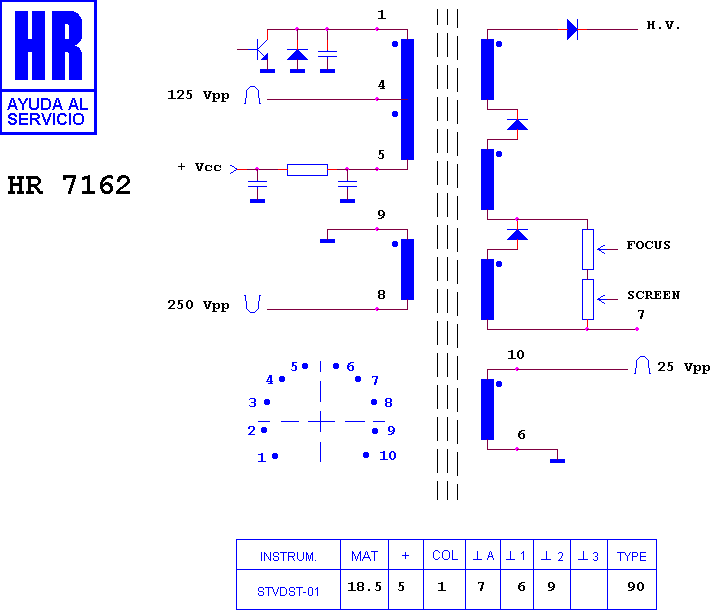

Schematic diagram for HR 7162
schematic

Manufacturer equivalents (7)

472920.00 · 472920.01 · 472920.02 · 85-9845-2 · 87-0016-8 · FAT 30128 · TR 7306

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7163 · HR 7182 · HR 7561 · HR 7161 · HR 6028 · HR 7501 · HR 8118 · HR 7011 · HR 7512 · HR 7507 · HR 8298 · HR 8396

Fitted to (24)

DECCA COLOUR DN 1954 · DECCA COLOUR DN 8951 · DECCA COLOUR DN 8954 · DECCA COLOUR TV 402 · FINLUX 2015 C · FINLUX 2015 R · NOKIA - ITT 7184 TOP · TATUNG 170 SERIES · TATUNG 180 SERIES · TATUNG 190 SERIES · TATUNG 1905 · TATUNG 1951 · TATUNG 8901 · TATUNG 8905 · TATUNG 8951 · TATUNG 8955 · TATUNG DN 1954 · TATUNG DN 8951 · TATUNG DN 8954 · TATUNG FTV 8707 · TATUNG G 8906 · TATUNG GN 8906 · TATUNG TN 8752 · TATUNG TV 402
