HR 8687

20 kV maximum anode voltage · 90° deflection · 3 windings · 390 g

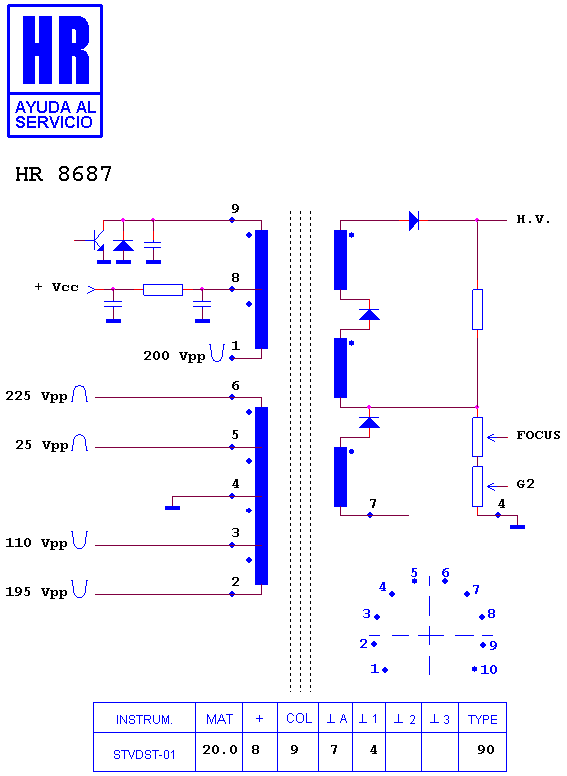

Schematic diagram for HR 8687
schematic (archived)

Manufacturer equivalents (14)

003311177 · 016652201 · 1352.3043 · 1352.3043A · 1352.3043C · 1352.3043D · 16652201 · 29201.665.22 · 29201.665.2201 · 29221.665.2201 · HR 8687 · M12-148 · RO151 · TR151

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8101 · HR 8103 · HR 7889 · HR 5704 · HR 8587 · HR 7105 · HR 80029 · HR 7746 · HR 8156 · HR 8898 · HR 8767 · HR 8930

Fitted to (12)

GRUNDIG 55-5201/8 DOLBY · GRUNDIG 55-9101 DOLBY · GRUNDIG 55-9101/8 DOLBY · GRUNDIG 55-9191/8 DOLBY · GRUNDIG CHASIS CUC 2136 · GRUNDIG CHASIS CUC 2136 M · GRUNDIG LEEMAXX 55 FLAT MF · GRUNDIG LEEMAXX 55 FLAT MF · GRUNDIG LEEMAXX 55 FLAT MF · GRUNDIG MF 55-5201/8 DOLBY · GRUNDIG MF 55-9191/8 DOLBY · GRUNDIG XENTIA 55 FLAT MF
