HR 8103

type ST · family 1XP1 · 20.7 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

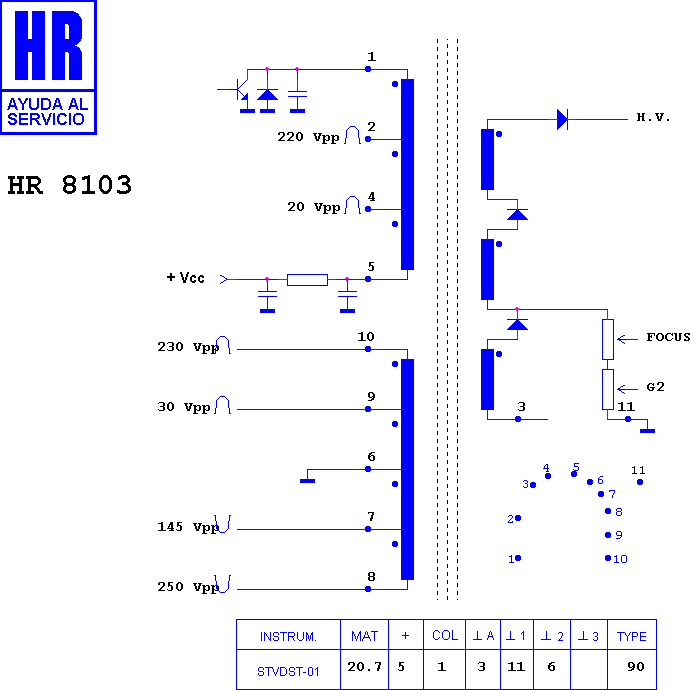

Schematic diagram for HR 8103
schematic

Manufacturer equivalents (10)

003141045 · FAT30279 · KN30279 · KT 6010 · TAT 2006 · TAT 2006 A · TAT 2006 C · TAT2006B · TAT2006D · TVC/77

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7889 · HR 8101 · HR 80029 · HR 8587 · HR 8767 · HR 7746 · HR 8156 · HR 7880 · HR 8687 · HR 7756 · HR 7156 · HR 7759

Fitted to (9)

CCE HPS 2070 S · CCE HPS 2070 V · CCE HPS 2080 · CCE HPS 2080 B · CCE HPS 2081 · CCE HPS 2081 C · CCE HPS 2081 D · CCE TVC 20 · CCE TVC 20 B
