HR 7434

type ST · family 1XP1 · 20 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

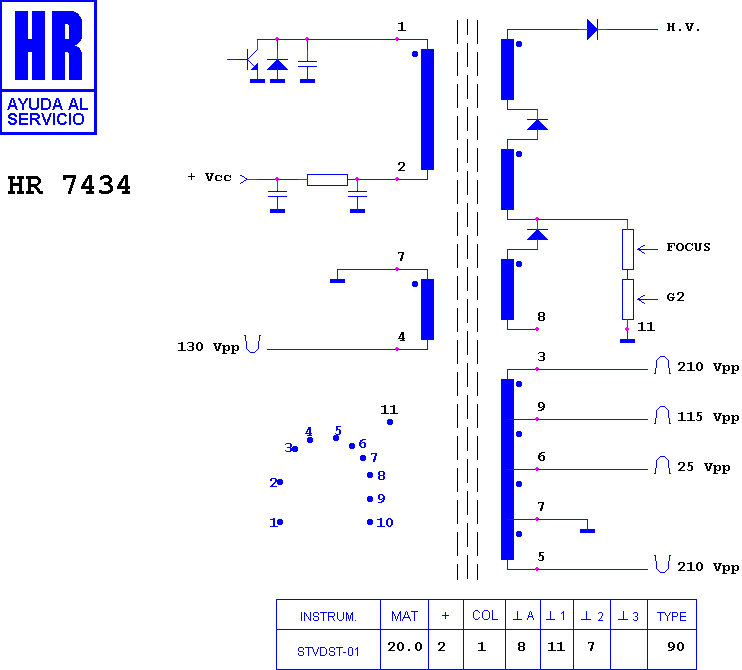

Schematic diagram for HR 7434
schematic

Manufacturer equivalents (20)

003141017 · 003141023 · 122-5030455-04 · 122-5030455-10 · 50270120 · AFS 273 · BSC 0455 B · BSC 0455 C · BSC 3103 · CF93221 · FAT 30051 · KFS 60455 C · KFS 60455 E · KN 30051 · ME/6417-00 · PET 22-B9 · RO 435 · TR 1133 · TR 247 · TR 435

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8587 · HR 8930 · HR 8898 · HR 7797 · HR 7889 · HR 80029 · HR 8767 · HR 7008 · HR 7458 · HR 8687 · HR 7264 · HR 6474

Fitted to (24)

ACIKO TVC 24" · ANITECH M 51 H · AUDIOTON 5102 RM · AUDIOTON CTV 5102 · CLATRONIC CTV 210 · CROWN - CROWN MUSTANG CTV-H 5180 · DREAN HA 1053 · HANWHA TVC 20" · HINARI HIT 51 · INTERBUY M 51 H · JIADIAN 5180 · LIFETECH LT 9959 · PLANTRON RTV 5180 A · RADIOTONE CX 510 AV · ROADSTAR 60455 E · ROADSTAR CTV 570 · ROADSTAR CTV 570 EK · ROADSTAR CTV 570 ES · STARLUX CB 5191 · YUMATU 5180 A · YUMATU CTV 5180 · YUMATU CTV 5180 A · YUMATU MB 5180 · YUMATU MK 5382
