HR 7458

type ST · family 1XP1 · 20.6 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

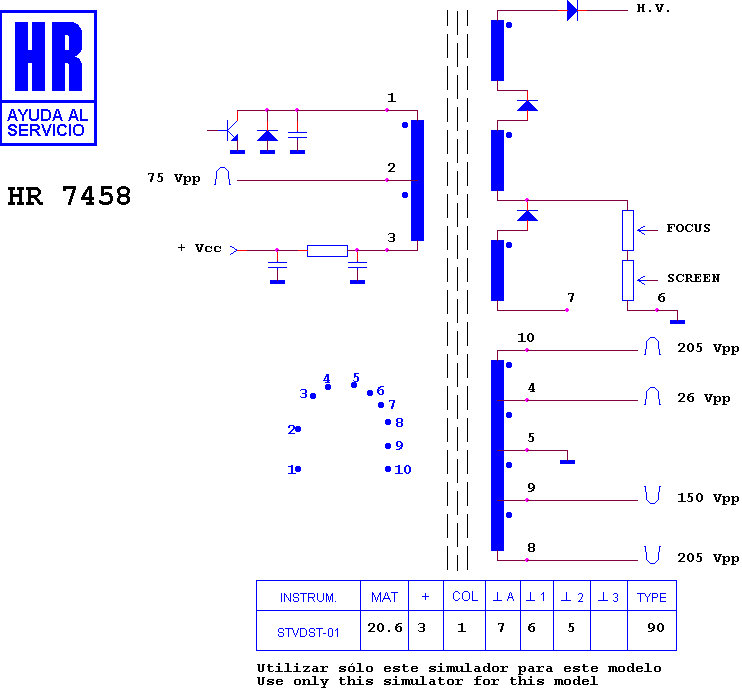

Schematic diagram for HR 7458
schematic

Manufacturer equivalents (1)

DCF 2078 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7843 · HR 7811 · HR 6357 · HR 7868 · HR 7655 · HR 7797 · HR 6009 · HR 8067 · HR 8404 · HR 7105 · HR 7264 · HR 7200

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

COMMODORE 1802 · COMMODORE MONITOR
