HR 8404

type ST · family 1XP1 · 22.7 kV maximum anode voltage · 90° deflection · 3 windings · 296 g

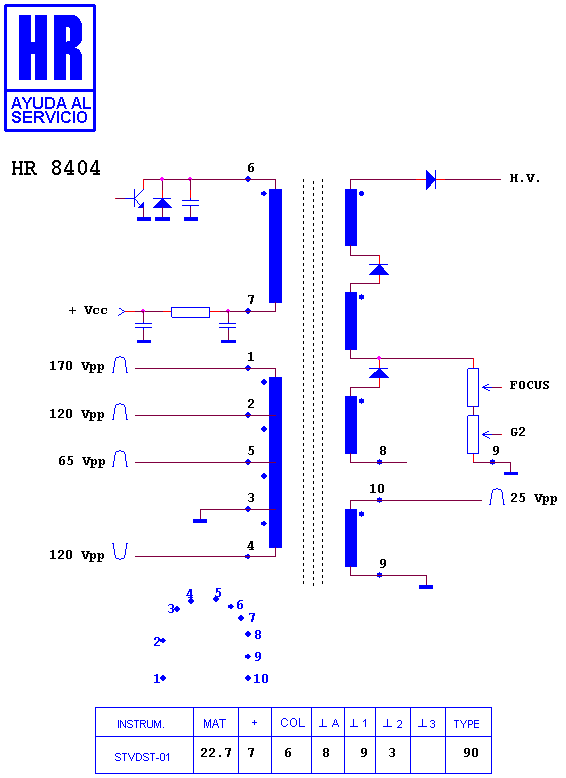

Schematic diagram for HR 8404
schematic

Manufacturer equivalents (8)

094-01092/0.0 · 106783.60 · 10678360-P1 · 40337-50 · 47337-50 · 94-01092/0.0 · FAT30814 · HR 8404

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80127 · HR 7996 · HR 7645 · HR 7978 · HR 7719 · HR 7439 · HR 8660 · HR 7726 · HR 7662 · HR 7940 · HR 7441 · HR 7675

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

SANYO CE 14 A 2 · SANYO CE 14 AR 2 · SANYO CE 14 AS 2 · SANYO CE 14 ASR 2 · SANYO CE 14 AT 2
