HR 80177

type ST · family 1ASA · 24.2 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

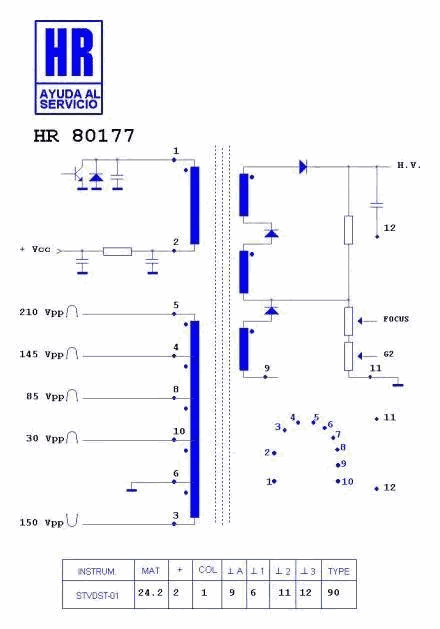

Schematic diagram for HR 80177
schematic (contributed)

Manufacturer equivalents (4)

6174 V 6006 M · BSC 24-3364 J · BSC 25 N 1648 · BSC 25-3364 J

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8194 · HR 8605 · HR 7457 · HR 8607 · HR 8660 · HR 8412 · HR 7892 · HR 8404 · HR 6479 · HR 7456 · HR 7458 · HR 7481

Fitted to (21)

LG - GOLDSTAR CHASIS MC 059 A 21" · LG - GOLDSTAR CHASIS MC 059 B 21" · LG - GOLDSTAR CHASIS MC 19 A FLAT · LG - GOLDSTAR CT 14 D 15 M · LG - GOLDSTAR CT 14 F 65 M · LG - GOLDSTAR CT 14 J 55 M · LG - GOLDSTAR CT 14 T 35 V · LG - GOLDSTAR CT 14 T 75 M · LG - GOLDSTAR CT 15 Q 95 VE · LG - GOLDSTAR CT 15 Q 95 VQ · LG - GOLDSTAR CT 15 Q 96 VE · LG - GOLDSTAR CT 20 J 55 M · LG - GOLDSTAR CT 20 K 55 FE · LG - GOLDSTAR FD 4 RG · LG - GOLDSTAR RT 21 AF 35 RX · LG - GOLDSTAR RZ 21 FB 35 MX · LG - GOLDSTAR RZ 21 FB 35 RX · LG - GOLDSTAR RZ 21 FB 55 RX · LG - GOLDSTAR RZ 21 FD 15 RX · LG - GOLDSTAR S 015 A FLAT · LG - GOLDSTAR SO 15 A FLAT
