HR 7843

type ST · family 1XP1 · 20.6 kV maximum anode voltage · 90° deflection · 3 windings · 262 g

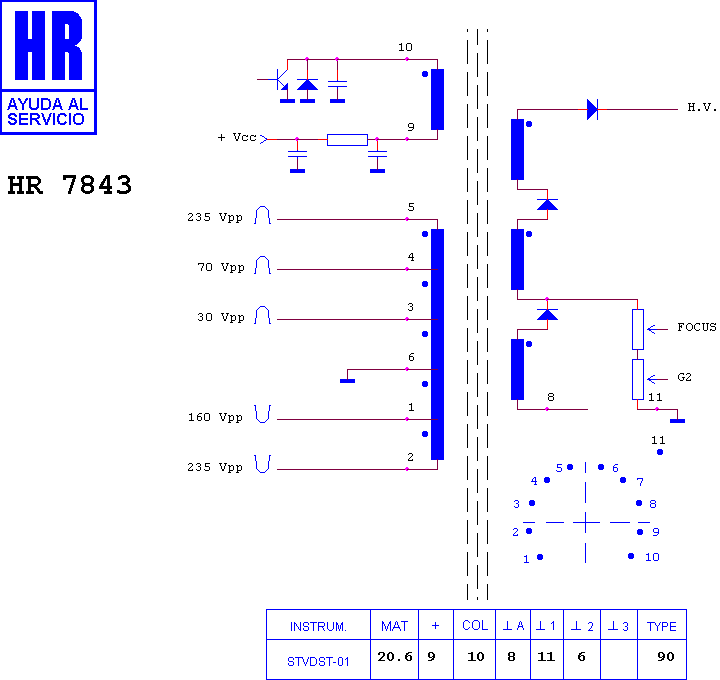

Schematic diagram for HR 7843
schematic

Manufacturer equivalents (8)

A 1201-0047 · AA 26-30002 J · FCK 14 A 033 · FCK 14033 · FCK1433 · FCM 14 A 033 · FSC20A001 · TVC/19

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8207 · HR 7469 · HR 7898 · HR 7458 · HR 6357 · HR 7455 · HR 8654 · HR 7273 · HR 80076 · HR 7481 · HR 7797 · HR 7868

Fitted to (17)

CINERAL CN 3338 V · CINERAL OV 3339 VB · SAMSUNG 3373 T · SAMSUNG C 1-3373 T · SAMSUNG CB 3339 AV · SAMSUNG CB 3373 Z · SAMSUNG CI 3373 T · SAMSUNG CI 3373 Z · SAMSUNG CII 3373 T · SAMSUNG CN 3338 V · SAMSUNG CN 3339 · SAMSUNG CN 3339 VB · SAMSUNG CS 3339 Z · SAMSUNG CS 7277 · SAMSUNG OV 3339 VB · SAMSUNG TVP 3350 · SAMSUNG TVP 3350 I
