HR 7756

type ST · family 1CAP · 19.9 kV maximum anode voltage · 90° deflection · 4 windings · 270 g

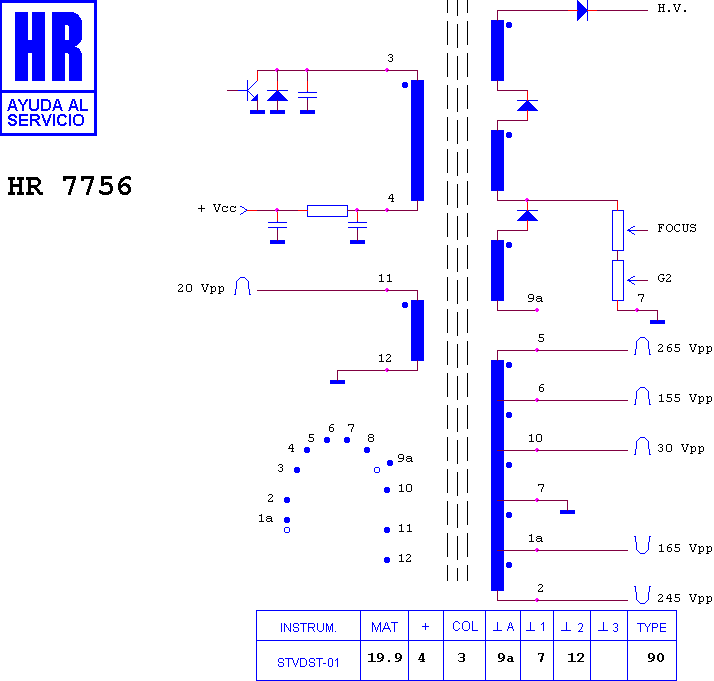

Schematic diagram for HR 7756
schematic

Manufacturer equivalents (15)

0026510426 · 26510426 · F 1442 CE · F 1484 CE · F 1838 CE · FAT3865 · KN3865 · ME/6155-00 · MSH-1FBL13 · MSH-1FBL14 · MSH-1FCB10 · RTRNF1442CEZZ · RTRNF1484CEZZ · RTRNF1838CEZZ · RTRNF1888CEZZ

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7847 · HR 7759 · HR 7773 · HR 7746 · HR 8101 · HR 80029 · HR 8103 · HR 8156 · HR 7275 · HR 7797 · HR 7099 · HR 8687

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.
