HR 8390

type ST · family 1XP1 · 39.9 kV maximum anode voltage · 110° deflection · 3 windings · 290 g

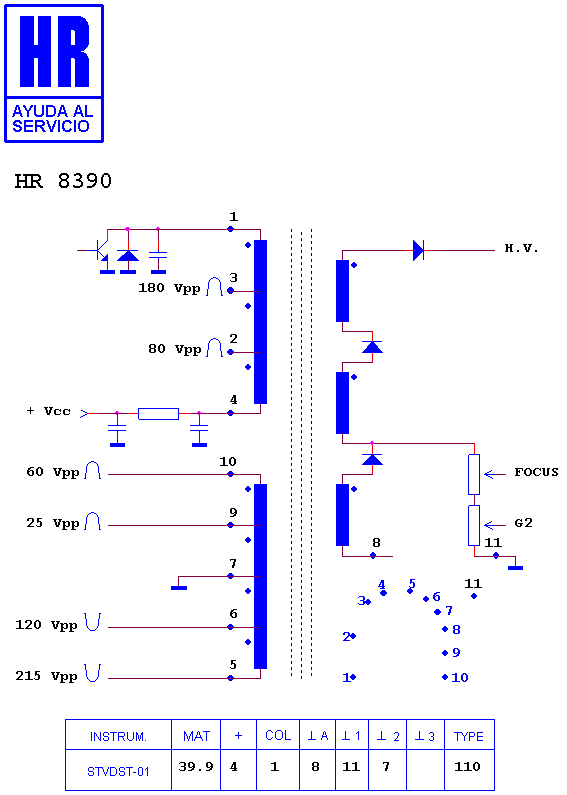

Schematic diagram for HR 8390
schematic

Manufacturer equivalents (4)

154 375 C · 154 380 C · DNF-FA 2103 · FA 2103

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8454 · HR 8393 · HR 7614 · HR 80117 · HR 8769 · HR 7913 · HR 7623 · HR 7680 · HR 7743 · HR 8619 · HR 8338 · HR 6023

Fitted to (38)

ELEKTRA 20 D 10 · ELEKTRA EK-GOLD 20 D 10 · LG - GOLDSTAR 14 A 92 H · LG - GOLDSTAR 20 B 30 · LG - GOLDSTAR CB 14 B 60 G · LG - GOLDSTAR CHASIS NC 4 HA · LG - GOLDSTAR CHASIS NC 5 AA · LG - GOLDSTAR CN 14 A 14 G · LG - GOLDSTAR CN 14 A 30 H · LG - GOLDSTAR CN 14 A 50 H · LG - GOLDSTAR CN 14 B 30 G · LG - GOLDSTAR CN 14 B 30 H · LG - GOLDSTAR CN 14 B 38 G · LG - GOLDSTAR CN 14 B 80 M · LG - GOLDSTAR CN 14 D 10 H · LG - GOLDSTAR CN 14 E 20 G · LG - GOLDSTAR CN 14 E 90 G · LG - GOLDSTAR CN 14 E 906 · LG - GOLDSTAR CN 14 J 20 · LG - GOLDSTAR CN 20 A 30 · LG - GOLDSTAR CN 20 A 30 H · LG - GOLDSTAR CN 20 A 88 · LG - GOLDSTAR CN 20 B 80 · LG - GOLDSTAR CN 20 B 80 H · LG - GOLDSTAR CN 20 D 18 G · LG - GOLDSTAR CN 20 D 18 H · LG - GOLDSTAR CN 20 E 20 G · LG - GOLDSTAR CN 20 E 90 G · LG - GOLDSTAR CN 20 E 906 · LG - GOLDSTAR CN 20 H 10 · LG - GOLDSTAR CN 20 J 20 · LG - GOLDSTAR CN 20880 · LG - GOLDSTAR CNR 2110 · LG - GOLDSTAR GN 20 B 30 H · LG - GOLDSTAR NC 5 AA · MAGNUM TV 20 LC 20 AN · MAGNUM TV 201 C 20 AN · YOSHIDA CN 14 A 30 H
