HR 80117

33.6 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

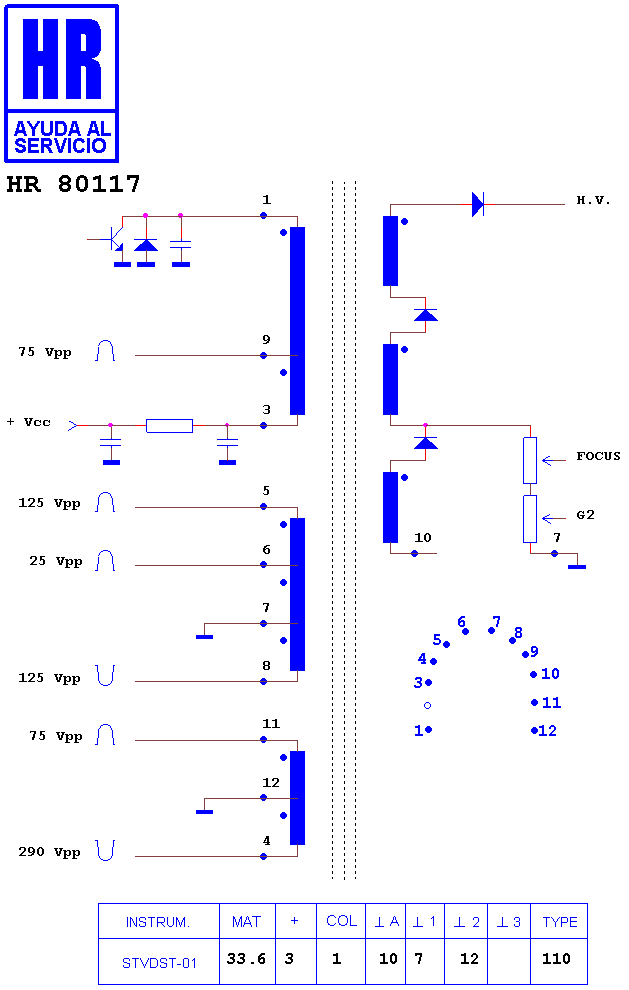

Schematic diagram for HR 80117
schematic (archived)

Manufacturer equivalents (9)

30002129 · 300021290 · 30020290 · 30021290 · F04A.0002 · HR 80117 · JF0501-2520 · VE30021290 · VS30021290

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7614 · HR 7222 · HR 8786 · HR 7174 · HR 8703 · HR 80320 · HR 8393 · HR 8390 · HR 8388 · HR 6257 · HR 80109 · HR 8823

Fitted to (38)

BASIC LINE BF 7203 · BASIC LINE BL 2815 16/9 · BASIC LINE BL 7203 · BASIC LINE CHASIS 11 AK 45 B 5 · BLACKDIAMOND CHASIS 11 AK 45 B 5 · BLACKDIAMOND MD 2856 S · CTU CHASIS 11 AK 45 B 5 · FERGUSON-THORN-EMI CHASIS 11 AK 45 B 5 · FERGUSON-THORN-EMI FTV 28 DFW 5 · FERGUSON-THORN-EMI FTV 28 FW 1 · HITACHI CHASIS 11 AK 45 · HITACHI CHASIS 11 AK 45 B 5 · JVC AV 28 GT 1 BJF · JVC AV 28 GT 1 BUF · JVC AV 28 GT 1 SUF · JVC AV 28 K 11 SUF · JVC AV 28 KT 1 SUF · JVC AV 28 RT 4 SU · JVC AV 29 QT 4 SU · JVC CHASIS 11 AK 45 · JVC CHASIS 11 AK 45 B 5 · SANYO CE 28 SN 4 · SHARP 28 LS 92 E · SHARP 29 MF 92 EUR · SHARP 29 MF 9292 EUR · SHARP 32 LW 92 H · SHARP C 2890 E · SHARP CHASIS 11 AK 45 · SHARP CHASIS 11 AK 45 B 5 · T H 28 RF 1 · THOMSON CHASIS 11 AK 45 B 5 · THOMSON FTV 28 FW 1 · VESTEL 29 MF 9292 EUR · VESTEL 7203 · VESTEL BF 7203 · VESTEL CHASIS 11 AK 45 · VESTEL CHASIS 11 AK 45 B 5 · VESTEL K 32 W 10
