HR 80225

type ST · family 1VP2 · 27.6 kV maximum anode voltage · 110° deflection · 3 windings · 400 g

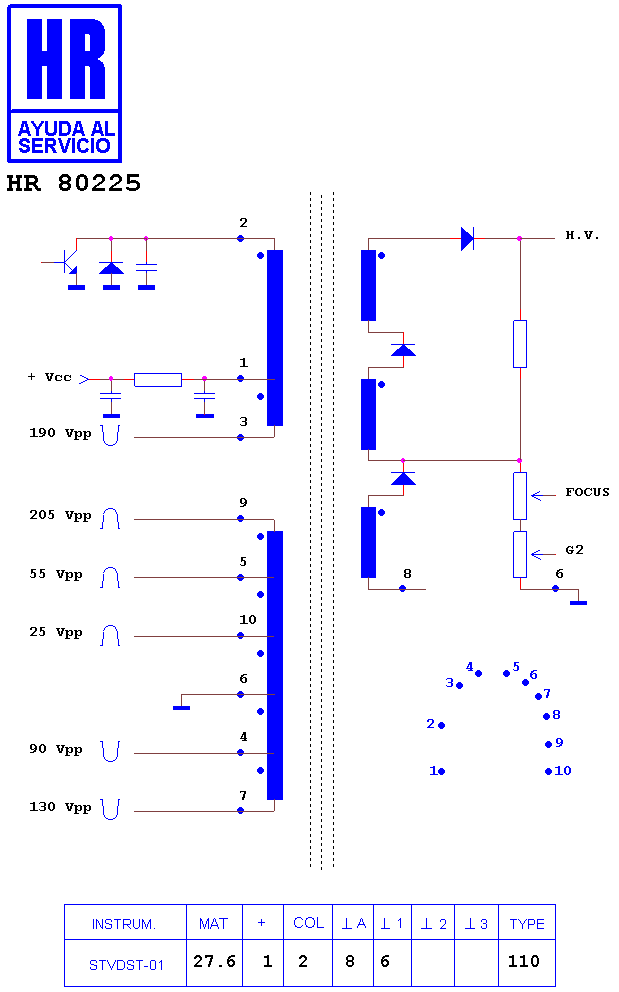

Schematic diagram for HR 80225
schematic (archived)

Manufacturer equivalents (11)

108890.10 · 10889010.P1 · 1352.5090 · 1352.5090 A · 313A 108 31200 · 313L 108 31200 · 313L 108 31201 · 313T 108 31200 · 313T 108 31201 · 40348A-38 · 40348A-38 NC

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8825 · HR 8338 · HR 7863 · HR 8401 · HR 80077 · HR 80320 · HR 8730 · HR 8619 · HR 8390 · HR 8822 · HR 8454 · HR 7199

Fitted to (19)

ECRON CHASIS CTG-AA · ECRON TV 28 NC · ECRON TV 28 NIC · GRANDIN 70 SBP 07 · HYPSON HY 1628 NX · HYPSON HY 1628 NX 28 YFL · SCHNEIDER SEE 70 NTX · SCHNEIDER STV 288 · SEELVER SEE 70 NTX · SHADOW EURO 284 · SILVER - SILVER CROWN SEE 70 NTX · TECNIMAGEN 28 TXS · TECNIMAGEN 28 TXS FLAT ART · TECNIMAGEN CHASIS CTG-AA · TRANS-CONTINENTS TR 2870 NTX · TRANS-CONTINENTS TR 2870 NTX 28 FRG · TRANS-CONTINENTS TR 2876 NTX · WESTINGHOUSE 284 · WESTINGHOUSE EURO
