HR 8006

type ST · family 1AP1 · 19.9 kV maximum anode voltage · 90° deflection · 4 windings · 364 g

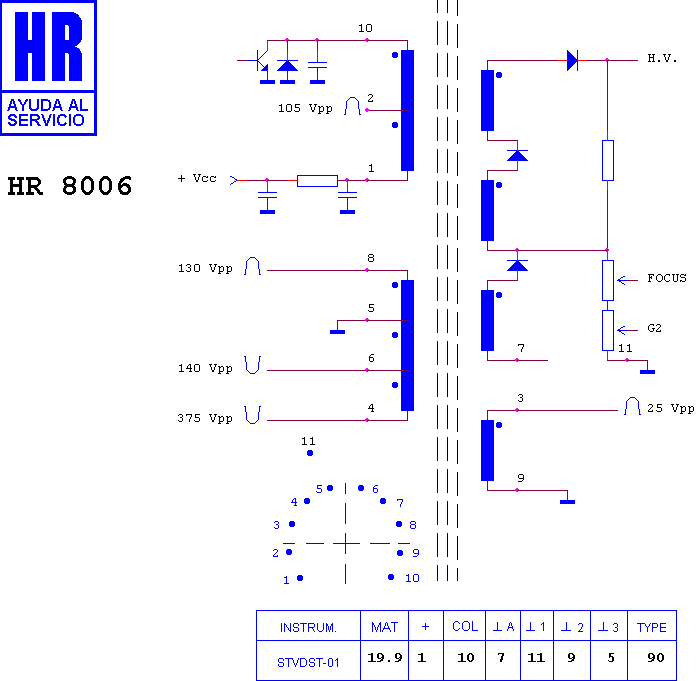

Schematic diagram for HR 8006
schematic

Manufacturer equivalents (15)

003311134 · 106378.90 · 1192.1287 · 1192.1287 B · 1192.1287A · 1362.3024 · 8504922287 · FAT30592 · HR 8006 · KN30592 · M 12-105 · PET19-33B · PET19-35B · RO 633 · TR 633

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8161 · HR 7611 · HR 7922 · HR 7677 · HR 7661 · HR 7136 · HR 7422 · HR 7480 · HR 80016 · HR 7607 · HR 6459 · HR 8781

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

OVP - ORAVA CTV 2123 · OVP - ORAVA CTV 2124 · OVP - ORAVA CTV 2126 · OVP - ORAVA CTV 2127 · OVP - ORAVA CTV 2130 · OVP - ORAVA CTV 2131 · OVP - ORAVA CTV 218 A
