HR 7422

22.4 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

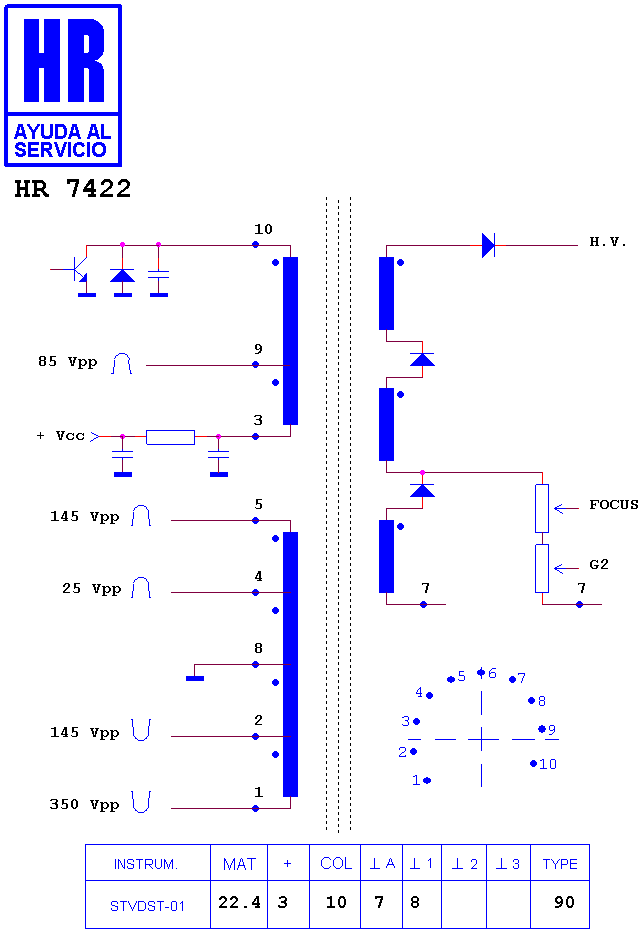

Schematic diagram for HR 7422
schematic (archived)

Manufacturer equivalents (9)

154138P · BSC25-0801 · BSC25-1102 · BSC25-2516 · BSC25N0408 · BSC25N0409 · BSC25N3604TY14CB · BSC25N3604TY14CBZH · CH0009083-98A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7607 · HR 7474 · HR 7452 · HR 7609 · HR 7646 · HR 7620 · HR 8781 · HR 7968 · HR 7677 · HR 7637 · HR 7922 · HR 7023

Fitted to (15)

BSW 2116 · CONTEC MFP 5398 · JOCEL TVC 603 · LOGIK MP 56 A 0 · LOGIK XT 5670 · PALSONIC 4910 · PRIMA - PRIME 5161 · PRIMA - PRIME 5171 · PRIMA - PRIME 5661 · ROYAL XT 5165 BPS · SHOW MP 56 A 0 · SHOW XT 5670 · VLT CHASIS CY-PH 1421 DV · VLT VL 1421 NF · XCC XT 5165 BPS
