HR 7495

type ST · family 1XP1 · 21.7 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

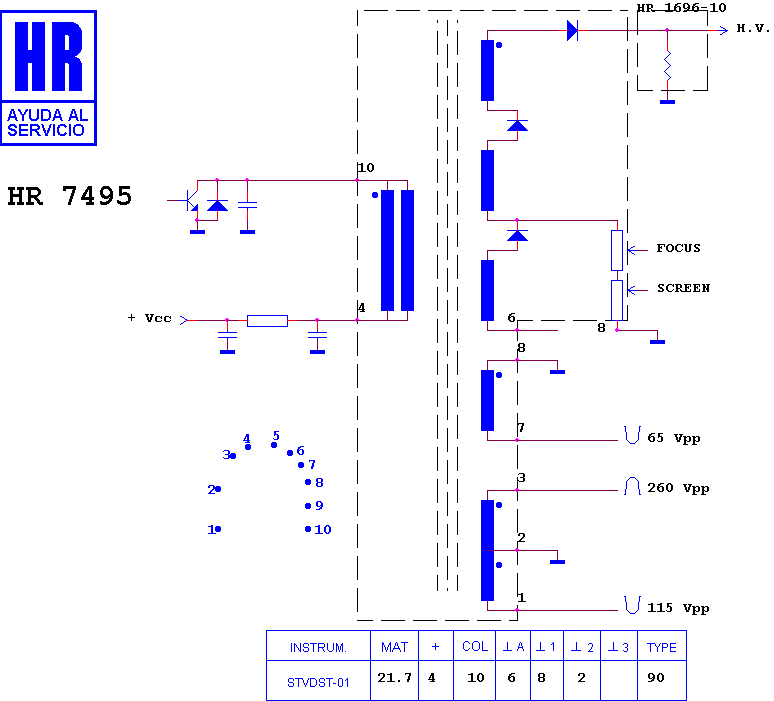

Schematic diagram for HR 7495
schematic

Manufacturer equivalents (9)

003181104 · 42-0025-00 · 42-0025-01 · 47300188 · FEA 188 · FEA 188-420025-01 · MAT33135 · RO 659 · TR 654

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7501 · HR 7599 · HR 6556 · HR 7651 · HR 8359 · HR 7445 · HR 7442 · HR 7489 · HR 7741 · HR 7386 · HR 8137 · HR 8688

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

COMMODORE 1084 ST · COMMODORE 1085 S · COMMODORE MONITOR
