HR 7485

type ST · family 1XP1 · 23.8 kV maximum anode voltage · 90° deflection · 3 windings · 260 g

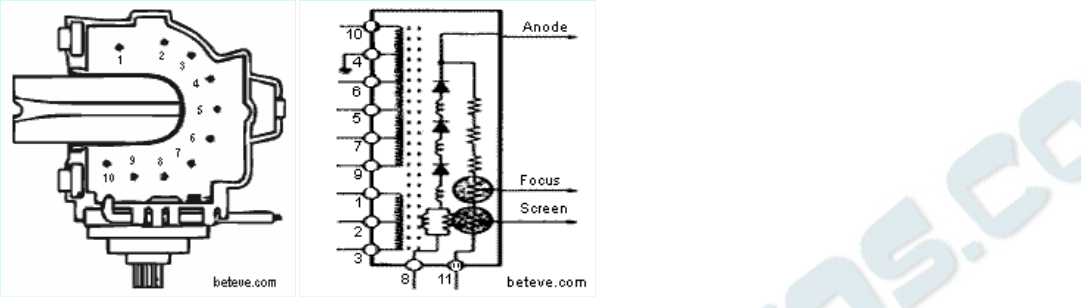

Schematic diagram for HR 7485
schematic

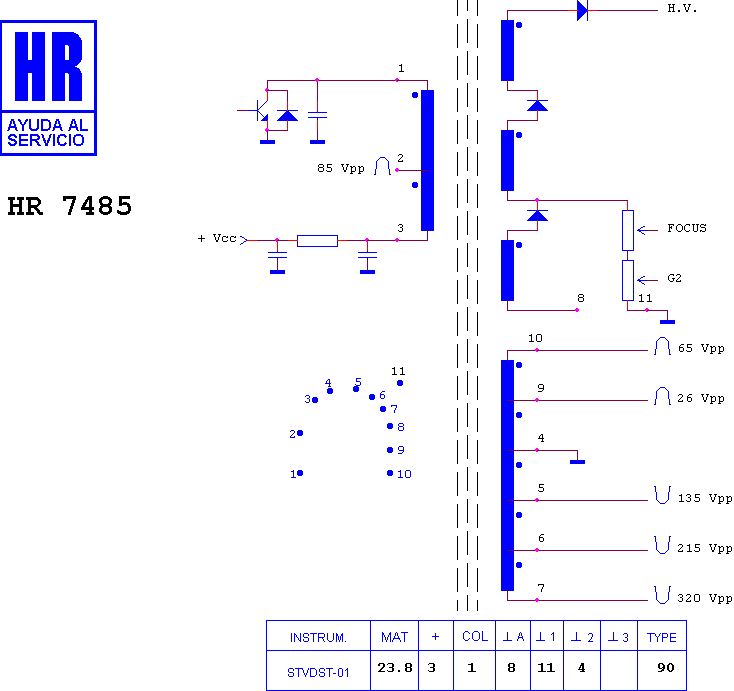

Schematic diagram for HR 7485
pin-out diagram

Manufacturer equivalents (16)

154 177 B · 154-064P · 154-374A · 154A06B · 2436671 · 6174V6006D · 6174V7001B · 6174Z-6238L · 6174Z8004R · 90219.913 · FCK-14B047 · FCM14B047 · FCM20B058 · FSA39013M · JF0501-1206 · JF0501-91802

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7484 · HR 7896 · HR 8163 · HR 7897 · HR 7945 · HR 7671 · HR 7666 · HR 8277 · HR 7953 · HR 7606 · HR 7707 · HR 7909

Fitted to (34)

DESMET 2454 G · DREAN CRM 202/20 · ETRON EC 370 M · ETRON ET 370 M · FUJITSU FG 2021 · FUJITSU GENERAL FG 2021 · GENERAL FG 2021 · GOLDSTAR - LG 20 E 60 · GOLDSTAR - LG 9762 N · GOLDSTAR - LG CAT 9762 · GOLDSTAR - LG CBS 4741 · GOLDSTAR - LG CBT 4742 · GOLDSTAR - LG CBT 4742 C · GOLDSTAR - LG CBT 4745 C · GOLDSTAR - LG CBT 9742 · GOLDSTAR - LG CBT 9745 · GOLDSTAR - LG CBT 9825 · GOLDSTAR - LG CIT 2162 · GOLDSTAR - LG CNT 9825 · GOLDSTAR - LG CTM 141 · GOLDSTAR - LG CY 20 A · GOLDSTAR - LG CY 20 A 80 Y · GOLDSTAR - LG CY 20 E 60 · GOLDSTAR - LG CY 80 Y · KAISUI 9220 · KENIA 3045 · LOEWE / LOEWE-OPTA 51 401 · LOEWE / LOEWE-OPTA 51 441 · LOEWE / LOEWE-OPTA 51 444 · LOEWE / LOEWE-OPTA CHASIS C 8600 MONO · LOEWE / LOEWE-OPTA CONCEPT 40 · LOEWE / LOEWE-OPTA CONCEPT 40 VT · TENSAI TCTP 59 · WHITE-WESTINGHOUSE 2454
