HR 8277

type ST · family 1XP1 · 22.1 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

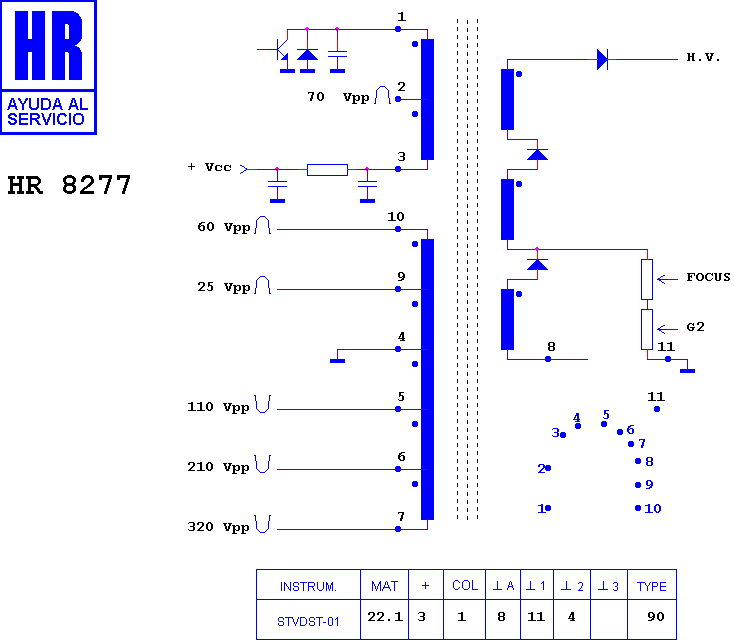

Schematic diagram for HR 8277
schematic

Manufacturer equivalents (7)

154 277 F · 154 375 A · 154 375 D · 6174 V 8005 D · DN-FA 2065 · DNF-FA 2065 · FA 2065

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7945 · HR 7484 · HR 7485 · HR 7606 · HR 8163 · HR 7671 · HR 7897 · HR 7953 · HR 7896 · HR 7840 · HR 7731 · HR 8485

Fitted to (23)

LG - GOLDSTAR 20 J 20 · LG - GOLDSTAR CHASIS CP 14 · LG - GOLDSTAR CHASIS MC 64 A · LG - GOLDSTAR CHASIS NC 31 A · LG - GOLDSTAR CHASIS NC 31 K · LG - GOLDSTAR CN 14 A 88 · LG - GOLDSTAR CN 14 A 88 G · LG - GOLDSTAR CN 14 B 80 · LG - GOLDSTAR CN 14 B 80 G · LG - GOLDSTAR CN 14 D 10 G · LG - GOLDSTAR CN 20 B 72 · LG - GOLDSTAR CN 20 D 99 · LG - GOLDSTAR CP 14 · LG - GOLDSTAR CP 14 B 84 H · LG - GOLDSTAR CP 20 B 84 H · LG - GOLDSTAR CP 20 D 90 · LG - GOLDSTAR CP 20 J 20 · LG - GOLDSTAR CP 20 J 20 R · SANKEY CT 14 DS · SANKEY CT 1570 R · TELEFUNKEN 2069 ST · TELEFUNKEN TK · TELEFUNKEN TK 2069 ST
