HR 7666

type ST · family 1XP1 · 22.4 kV maximum anode voltage · 90° deflection · 4 windings · 260 g

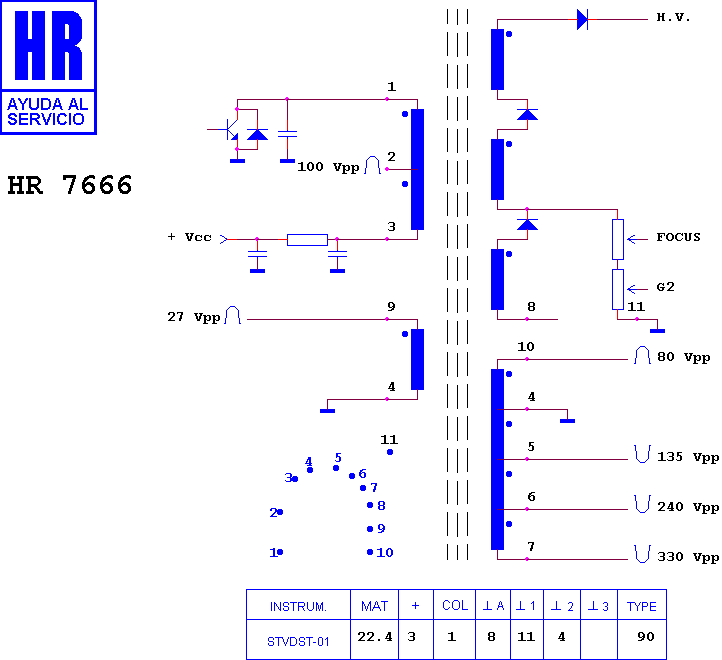

Schematic diagram for HR 7666
schematic

Manufacturer equivalents (32)

003141004 · 003141030 · 103553.90 · 103554.90 · 154 177 S · 154 194 B · 154094B · 154177K · 182415602 · 40337-11 · 6174V6006B · 707956701 · 729 234 5 · AFS 253 · AFS 254 · BSC25N1605 · F14N.5003 · FARAD 3 · FAT30183 · HR 7666 · KN30183 · ME/6426-00 · PET 22-B6 · RO 188 · RO 688 · SCFI7032DE · T 95.1 · TA/821L · TA/921 · TR 688 · TR1167 · TVL 402

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7485 · HR 7484 · HR 8163 · HR 7945 · HR 7896 · HR 7897 · HR 7671 · HR 7840 · HR 7707 · HR 7909 · HR 6558 · HR 8138

Fitted to (57)

ASA 3921 · ASA CHASIS PC 04 A · CONTI CHASIS PC 04 A · DESMET TVC 2454 TXT · ELEKTA CTR 21 T 30 EMK · ELEMIS 3750 · ELEMIS 5550 · EMERSON TC 8121 · EMERSON TC 8121 TXT · FINLUX 4721 · FINLUX 4721 TX · FINLUX 5720 · FINLUX CHASIS PC 04 A · GOLDSTAR - LG CBT 2180 · GOLDSTAR - LG CBT 2180 X · GOLDSTAR - LG CBT 2190 · GOLDSTAR - LG CBT 2190 E · GOLDSTAR - LG CBT 2190 F · GOLDSTAR - LG CBT 2191 · GOLDSTAR - LG CBT 2191 F · GOLDSTAR - LG CBT 2191 X · GOLDSTAR - LG CHASIS PC 04 A · GOLDSTAR - LG CHASIS PC 04 A 21" · GOLDSTAR - LG CIT 2168 · GOLDSTAR - LG CIT 2168 F · GOLDSTAR - LG CIT 2180 · GOLDSTAR - LG CIT 2180 F · GOLDSTAR - LG CIT 2180 G · GOLDSTAR - LG CIT 2181 · GOLDSTAR - LG CIT 2181 F · GOLDSTAR - LG CIT 2181 FG · GOLDSTAR - LG CIT 2190 · GOLDSTAR - LG CIT 2190 F · GOLDSTAR - LG CIT 2191 F · GOLDSTAR - LG CIT 4905 M · GOLDSTAR - LG PC 04 A · IRRADIO CHASIS PC 04 A · KENDO CT 93 M 51 · KENDO CT 93 M 55 VT · OTTO-VERSAND 586 224 · OTTO-VERSAND 586 224 1 · OTTO-VERSAND 586 224 2 · OTTO-VERSAND 586 820 · OTTO-VERSAND 586 820 1 · OTTO-VERSAND 586 820 2 · OTTO-VERSAND CTV 2180 · QUELLE 008.995 · QUELLE 011.114 · QUELLE 011.175 · QUELLE FT 4306 · QUELLE FT 4308 · QUELLE FT 7118 · SINGER 2055 · SINGER CHASIS PC 04 A · SINGER STV · TEAC CTM 205 · WHITE-WESTINGHOUSE 2454

Search this part in the full database
