HR 8138

type ST · family 1XP1 · 20.6 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

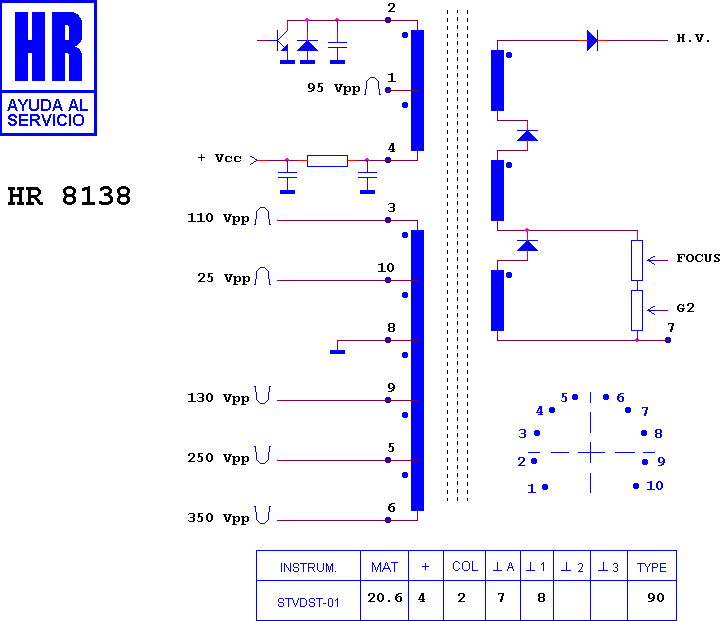

Schematic diagram for HR 8138
schematic

Manufacturer equivalents (3)

37 M 2012 E 16 A · FCM 2012 E 16 · FCM 2012 E 16 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7731 · HR 7840 · HR 7666 · HR 7484 · HR 7896 · HR 7707 · HR 7909 · HR 8163 · HR 7485 · HR 7750 · HR 7671

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

AKURA CG 22 DK · AKURA CHASIS CX 26 · AKURA CX 26 · AKURA CX 34 · CROWN CR 1406 FT · CROWN CR 20 NT
