HR 7059

type ST · family 1AP2 · 26.4 kV maximum anode voltage · 110° deflection · 4 windings · 318 g

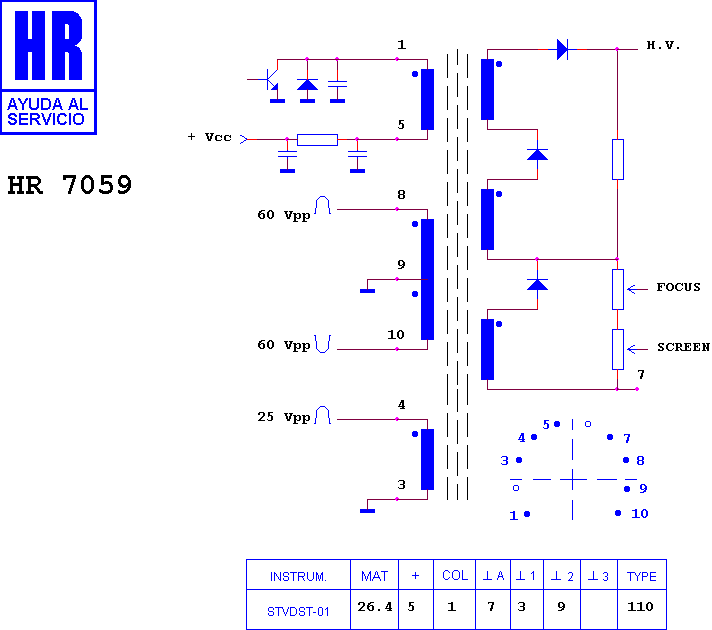

Schematic diagram for HR 7059
schematic

Manufacturer equivalents (9)

03965 B · 039658 · 1105.0017 · 1142.0195 · FAT3965 · GT004 · ME/6034-00 · TBT 128 · TDS 101

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6172 · HR 6326 · HR 7061 · HR 6033 · HR 7054 · HR 6044 · HR 7036 · HR 7020 · HR 6018 · HR 7072 · HR 6037 · HR 6110

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

CONDOR CTV 503 · NOBLICO TVC 14" · NOBLICO TVC 16" · NOBLICO TVC 20" · NOBLICO TVC 20" 90§ · NORDING DMT 1 · TELEFUNKEN 511 · TELEFUNKEN 716 · TRIAD 1990
