HR 7023

type ST · family 1AP1 · 21.4 kV maximum anode voltage · 90° deflection · 4 windings · 347 g

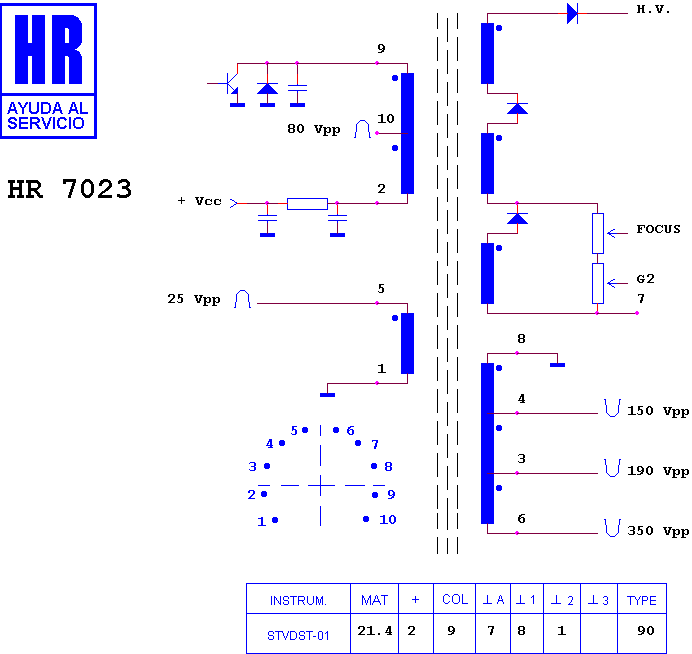

Schematic diagram for HR 7023
schematic

Manufacturer equivalents (9)

1192.1197 · 1362.3042 · 17.837 · 32316.00 · 32316.01 · 32316.02 · HR 7023 · HR 7023-01 · HR 7023-02

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7121 · HR 7668 · HR 7221 · HR 7422 · HR 7968 · HR 8781 · HR 7637 · HR 80019 · HR 7620 · HR 80016 · HR 7607 · HR 80221

Fitted to (14)

ELBE CHASIS E 10 · ELBE CHASIS E 10 B · ELBE CHASIS E 10 MD · ELBE SERIE 70-20 · ELBE SERIE 72-20 · ELBE TVC 1402 · ELBE TVC 1403 · ELBE TVC 1403 MD · ELBE TVC 1430 · ELBE TVC 1430 MD · ELBE TVC 1607 · ELBE TVC 1607 MD · ELBE TVC 2070 · ELBE TVC 2072 MD
