HR 6490

type ST · family 1BS2 · 23.8 kV maximum anode voltage · 90° deflection · 3 windings · 360 g

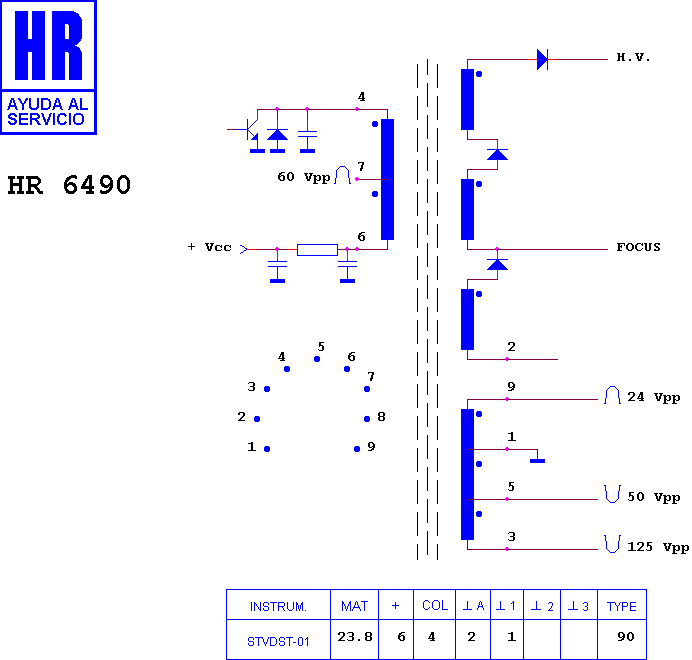

Schematic diagram for HR 6490
schematic

Manufacturer equivalents (5)

25 S 13779 A 17 · SKFB62605 · TLF 14503 F · TLF 14503 F2 · TLF14503B

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7490 · HR 7732 · HR 80317 · HR 8105 · HR 8560 · HR 8295 · HR 7932

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

PANASONIC - MATSUSHITA CHASIS NMX-L 23 · PANASONIC - MATSUSHITA CT 9011 · PANASONIC - MATSUSHITA CT 9041 · PANASONIC - MATSUSHITA CT 9071

Search this part in the full database
