HR 6288

type ST · family 1BP1 · 19.5 kV maximum anode voltage · 110° deflection · 4 windings · 425 g

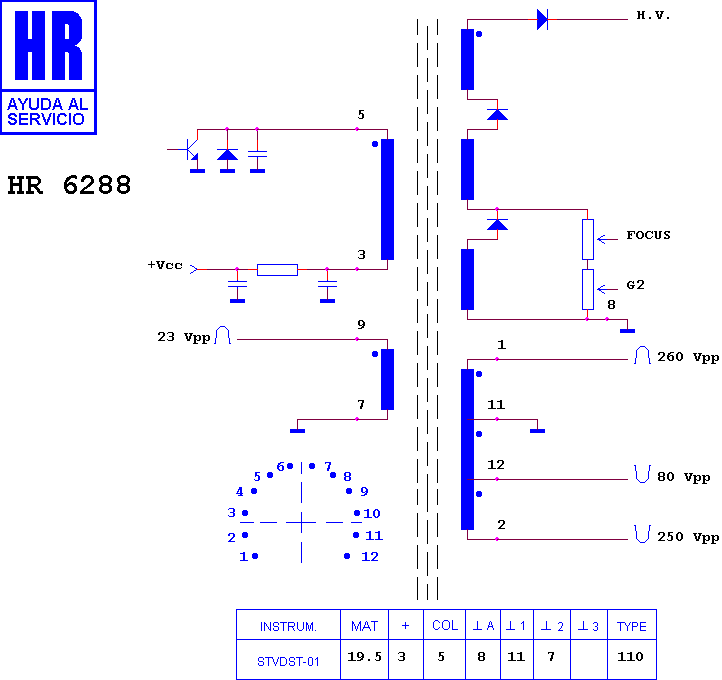

Schematic diagram for HR 6288
schematic

Manufacturer equivalents (8)

003331111 · 46 200 1029 · 52 399 0721 · D 210/37 · FAT30039 · ME/6289-00 · RO 098 · TR 098

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6387 · HR 6291 · HR 8465 · HR 7378 · HR 80035 · HR 6703 · HR 8246 · HR 8857 · HR 7427 · HR 6422 · HR 6234 · HR 80073

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (17)

BRION VEGA CONCERTO HIFI 25" · BRION VEGA CONCERTO HIFI 28" · BRION VEGA LOGOS 28 HIFI SUPERMONITOR ST · BRION VEGA LOGOS 3 HIFI 25" · BRION VEGA LOGOS 3 HIFI 28" · BRION VEGA MT 21 · BRION VEGA MT 25 · BRION VEGA MT 28 · BRION VEGA OPERA 3 HIFI 33" · BRION VEGA SISTESI 3 HIFI 25" · BRION VEGA STRATOS 3 HIFI 25" · BRION VEGA STRATOS 3 HIFI 28" · BRION VEGA THEMA 28 · BRION VEGA THEMA 3 25" · BRION VEGA THEMA 3 28" · PHX CHASIS F 9 30/34" · PHX PH 9134
