HR 8499

type ST · family 1VP · 26.4 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

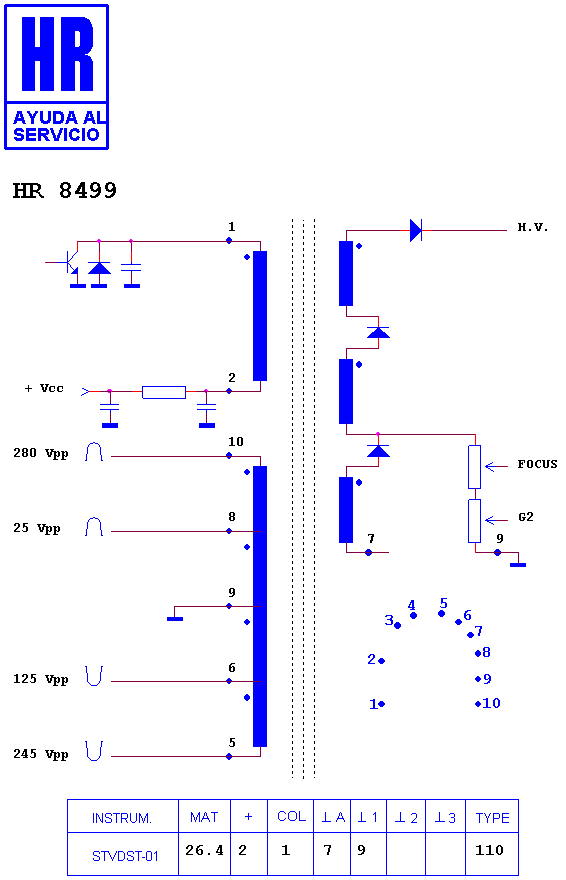

Schematic diagram for HR 8499
schematic

Manufacturer equivalents (4)

2435084 · 2435084 A · 435084 · BSC 23-0801

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8842 · HR 8681 · HR 8818 · HR 80014 · HR 8723 · HR 8465 · HR 7427 · HR 8246 · HR 6371 · HR 7140 · HR 8954 · HR 7107

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

HITACHI CT 1377 · HITACHI CT 1394 · HITACHI CT 1394 W · HITACHI CT 1397 · HITACHI CT 1494 · HITACHI CT 1731 · HITACHI-FUJIAN CT 1371 · HITACHI-FUJIAN CT 1377 · HITACHI-FUJIAN CT 1394 · HITACHI-FUJIAN CT 1397 · HITACHI-FUJIAN CT 1494

Search this part in the full database
