HR 6010

type ST · family 1BP · 24.3 kV maximum anode voltage · 110° deflection · 3 windings · 420 g

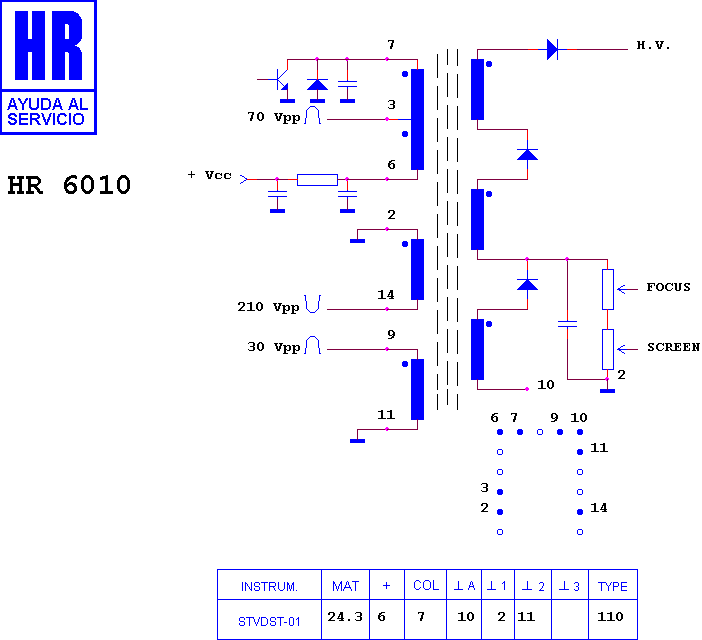

Schematic diagram for HR 6010
schematic

Manufacturer equivalents (4)

8804.0056 · 8804.0059/1 · HR 6010 · HR 6010 H

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6237 · HR 6534 · HR 6568 · HR 7117 · HR 6511 · HR 7366 · HR 80141 · HR 8046 · HR 7631 · HR 7632 · HR 7358 · HR 7381

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

ARI A 219 A 2181 · ARISTON A 219 A 2181 · ASTHON A 219 A 2181 · EMERSON CHASIS C 40 D · KOLSTER CHASIS C 40 D · TEXONIC CHASIS TE 1-B · TEXONIC TE 022 · TEXONIC TE 022 MD · TEXONIC TE 026 · TEXONIC TE 026 MD
