HR 8814

33.6 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

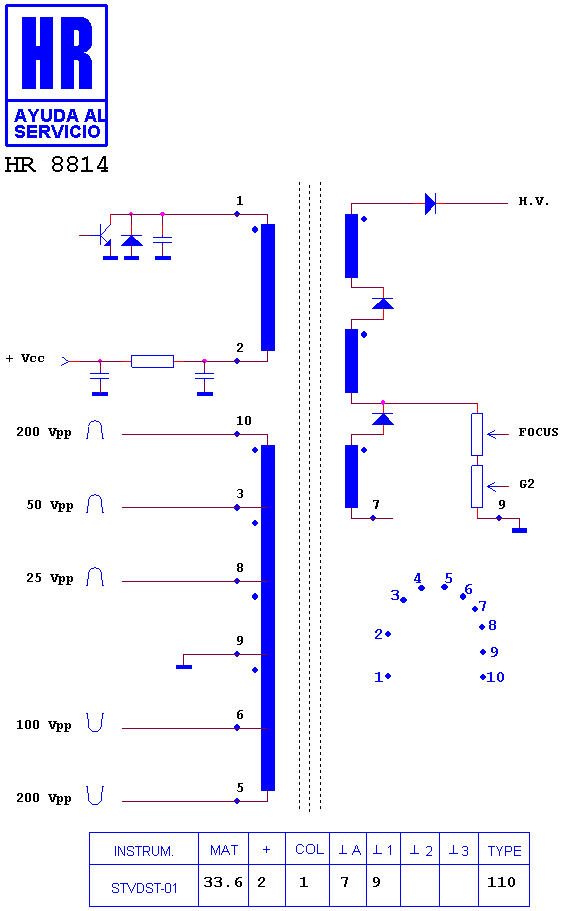

Schematic diagram for HR 8814
schematic (archived)

Manufacturer equivalents (3)

BW01041 · BW01041A · JBW01041

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80108 · HR 80130 · HR 80051 · HR 8133 · HR 7694 · HR 8766 · HR 7831 · HR 8524 · HR 8872 · HR 80243 · HR 8968 · HR 8228

Fitted to (11)

HITACHI C 32 W 40 TN · HITACHI CL 28 WF 530 AN · HITACHI CL 2965 TAN · HITACHI CL 2966 TAN · HITACHI CL 2986 TAN · HITACHI CL 32 W 30 TAN · HITACHI CL 32 W 30 TAN 300 · HITACHI CL 32 W 35 TAN · HITACHI CP 2965 TA · HITACHI CP 2965 TA 371 · HITACHI CP 2966 TAN 300
